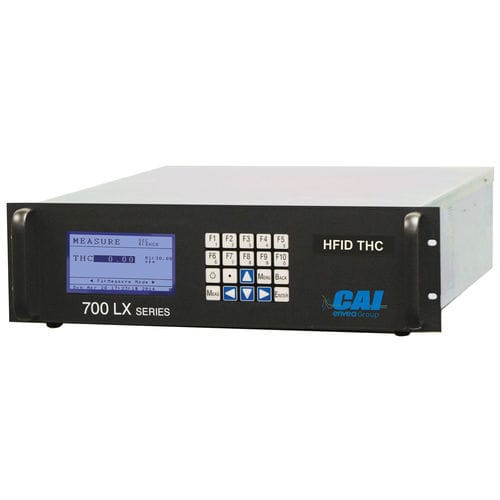

ガス分析器 700 LX HFID

合計炭化水素プロセス濃度

概要
ENVEA 700 LX HFID は、191°C の加熱炉を備えた加熱型火炎イオン化検出器（FID）により、気体サンプル中の総炭化水素濃度を連続的に測定する装置で、プロセスおよび排出の継続監視に適しています。

動作原理
本体は加熱炉（191°C）内にバーナーとオプションの加熱サンプルポンプを備えています。空気と水素、または H2/He や N2 の混合気による安定した炎でサンプルを燃焼させ、炎中でのイオン化により発生する微小な電流を、分割リング型 FID の二極と高インピーダンス低雑音の電磁計増幅器で増幅して炭化水素濃度を算出します。

特徴と利点

• 測定レンジ：30 ppm～30,000 ppm（メタンスケール）、または 0–10～10,000 ppm（プロパンスケール）
• 自動校正および自動レンジ切替
• 高速応答：90% FS 約3秒
• 電子流量制御および温度安定化型検出器
• 燃料/空気自動遮断および総合診断機能
• 標準出力：電圧、電流、RS-232 AK、TCP/IP MODBUS

オプション

• 内蔵加熱サンプリングポンプ
• 内蔵校正モジュール
• ソレノイドバルブ

主な用途

• 燃焼効率の監視
• プロセスガス分析
• 燃料電池試験
• タービン・発電機のフィードバック制御
• 作業者安全の監視
• 車両・エンジン排出ガスの監視

技術情報
検出器：火炎イオン化検出器（FID）
応答時間：90% FS にて 3 秒
レンジ：ユーザー設定可能な 4 レンジ（CH4 スケールで 0–30 ～ 30,000 ppm、C3H8 スケールで 0–10 ～ 10,000 ppm）
検出限界／分解能：炭素換算 10 ppb
再現性：0.5% FS 以下
直線性：1% FS 以下
精度：1% FS 以下
ノイズ：1% FS 未満
ゼロ・スパンドリフト：24 時間で <1% FS
サンプル流量：通常 1.5–2.5 L/min
空気要件：炭素 <1 ppm の精製空気または合成空気（H2/He で 300 cm³/min、H2 で 400 cm³/min）
電源：115/230 VAC ±10%、50/60 Hz、最大 750 W
表示：3" x 5" LED LCD
外形寸法・重量：5¼ H x 19 W x 23 D (inches) / 50 lbs.

特性 / 仕様

• モデル：700 LX HFID
• 検出原理：火炎イオン化検出（FID）
• 加熱炉温度：191 °C
• レンジ：最大 30,000 ppm まで設定可能
• 検出限界：炭素 10 ppb
• 応答時間：3 秒（90% FS）
• 出力：電圧、電流、RS-232 AK、TCP/IP MODBUS
• サンプル流量：約 1.5–2.5 L/min
• 電源：115/230 VAC ±10%、50/60 Hz、750 W max
