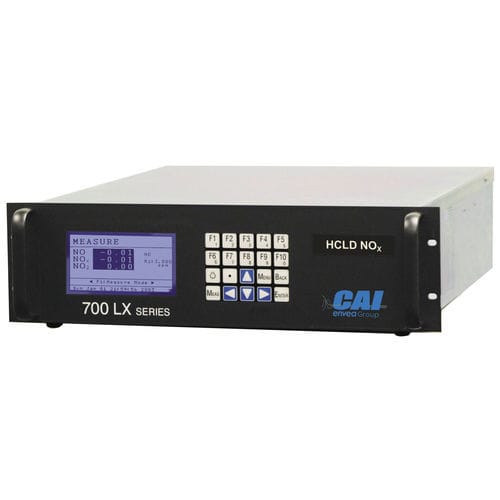

一酸化窒素分析器 700 LX HCLD NOx

プロセス濃度携帯型

概要 700 LX HCLD は化学発光法によりガス試料中の NO および NOx 濃度を測定する分析装置です。NO モードでは一酸化窒素がオゾンと反応して発光し、その光強度をフォトダイオードで検出します。NOx モードでは NO₂ を NO に変換して総 NOx を測定します。

特長と利点

• 測定範囲：3 ppm～3,000 ppm（フルスケール、上位範囲は要問合せ）
• 測定モード：NO、NOx、NO/NO₂/NOx の3モード
• 加熱炉により高温・高湿サンプリングが可能（標準85°C、要望で100°C）
• 自動校正と自動レンジ切替
• 応答速度：通常 < 3 s（90% FS）
• Linux ベースの組込み OS
• 試料流量およびオゾン流量の電子制御
• 真空ポンプ不要
• 包括的な診断機能

オプション

• 内蔵サンプルポンプ
• 内蔵校正ソレノイドバルブ
• 内蔵オゾンポンプ
• 低流量オプション（0.6 LPM）
• 低圧オプション
• 19インチラック取り付けスライド

主な用途

• 燃焼効率の監視
• 燃料電池の解析
• タービン／発電機のフィードバック制御
• アンモニアスリップの検知
• プロセス化学ガスの分析
• 作業者の安全管理
• 医薬品プロセスの管理
• 車両排気ガスの測定

技術情報 測定範囲：NO/NOx：0-3 ～ 0-3,000 ppm（より高い範囲は要相談）
検出器：フォトダイオード
応答時間：通常 < 3 秒で 90% FS 到達
再現性：< 0.5% FS
直線性：< 1% FS
精度：< 1% FS
精密度：< 0.5% FS
ノイズ：< 0.5% FS
ゼロ・スパンドリフト：24 時間で < 1% FS
CO₂ 影響：10% CO₂ で < 2% の影響
H₂O 影響：1% H₂O で < 1% の影響
サンプル流量：通常 1.5–2.5 LPM（低流量オプション 0.6 LPM）
標準出力：電圧、電流、RS-232 AK プロトコル、TCP/IP MODBUS、AK プロトコル
サンプル温度：85–100°C
炉温：標準 85°C、要望で 100°C
周囲温度・湿度：5–40°C
外形寸法（HxWxD）・重量：5.25 x 19 x 23 in / 45 lbs

認証・適合

• CE
• 米国 EPA 準拠：40 CFR Part 1065
• UL 61010-1 準拠；CAN/CSA C22.2 No. 61010-1 認証
• ECE R49-06 準拠

特性 / 仕様（要約）

• モデル：700 LX HCLD
• 測定原理：化学発光法（HCLD/CLD）
• 測定範囲：3–3,000 ppm FS（拡張可）
• 測定モード：NO、NOx、NO/NO₂/NOx
• 検出器：フォトダイオード
• 典型応答：< 3 s（90% FS）
• サンプル流量：1.5–2.5 LPM（0.6 LPM オプション）
• 加熱炉：高温・高湿サンプリング用（85 °C 標準）
• 出力/プロトコル：電圧、電流、RS-232、MODBUS TCP/IP
• 動作環境：5–40°C
• 寸法/重量：5.25 x 19 x 23 in / 45 lbs
