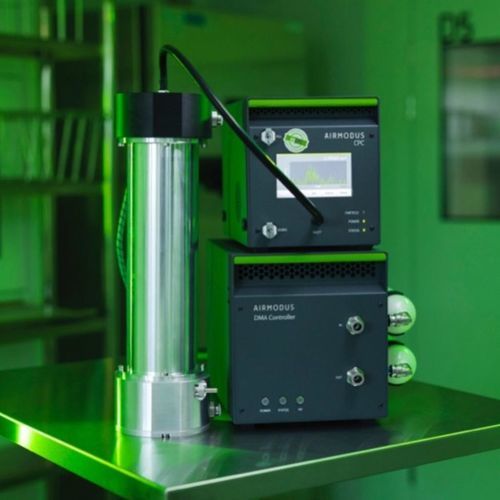

凝縮式ナノサイズ粒子分析器 A-SMPS

実験用卓上

概要
Airmodus A‑SMPS は、Hauke 型 DMA と Airmodus 製 CPC を組み合わせた走査型電気移動度粒子径分布計（SMPS）です。完全に透明なオープンソースの反演アルゴリズムにより、エアロゾル粒子の数濃度分布を測定します。A12 nCNC による連続的な測定レンジ拡張（シームレス拡張）に対応し、CEN/TS 17434 の要件を満たす設計です。ACTRIS ホワイトリストへの登録は申請中で、保証期間内の承認を保証します。

CPC 検出器の選択

• A20‑CEN bCPC：ACTRIS + CEN 準拠（公称 10 nm）
• A30‑CEN：CEN 準拠のコンパクト代替（公称 10 nm）
• A20‑UF：下限を約 5 nm まで拡張（SMPS 範囲下の S カーブは測定への影響は無視できる）

主な機能と利点

• オープンソースの反演アルゴリズムによる透明なデータ処理
• 単一 DMA 柱で 5–1000 nm をカバー（CPC に依存）
• 閉ループ鞘流設計 — SMPS プラットフォームに外部ポンプ不要
• アトマイザー併用で CCN 装置の現場較正が可能
• 適合 CPC 使用時に CEN/TS 17434 に準拠する設計
• ACTRIS ホワイトリスト申請対応 — 保証期間内の承認を保証
• A12 nCNC との組合せで >1 nm へのシームレス拡張が可能
• 用途に応じた複数の CPC オプション

用途と展開
研究室内での使用や屋外のフィールドステーションに適しています。A12 nCNC と組み合わせると、>1 nm から 1000 nm までの連続した粒径分布測定が可能です。アトマイザーと併用することで、CCN 計の現場較正システムとしても使用できます。

技術情報（概要）
測定範囲：5–1000 nm（CPC に依存）；CEN 準拠範囲：10–800 nm。
濃度（校正）：0–100,000 #/cm³（単一カウント）；CPC により最大 500,000 #/cm³。総測定濃度は最大 10^7 #/cm³。
試料流量：1 L/min（デフォルト）；CPC により他の流量も選択可。
鞘流量：2–15 L/min（閉ループ制御）。
DMA 型式：Hauke 型（ACTRIS モデル）、垂直または水平運転可。
高電圧源：5–10,000 V、両極性対応。
作動流体：CPC に依存（ブタノールまたはプロピレングリコール）。
試料条件：圧力 70–105 kPa；相対湿度 0–95%（結露無し）。
環境条件：温度 15–35°C；圧力 70–105 kPa；相対湿度 0–95%（非結露）。
通信：アナログ入出力（BNC 0–10 V）、パルス出力（BNC）、USB Type B。
ソフトウェア：Airmodus MultiLogger One4All（オープンソース反演アルゴリズム）。
対応 CPC：A20‑CEN、A30‑CEN、A20‑UF、A20‑HF、A23。
外部真空：SMPS プラットフォームは閉ループのため不要。CPC は個別に真空を必要とする。
電源：外部アダプタ 100–240 VAC 50/60 Hz、最大 220 W；出力 12 VDC、21 A。
寸法・重量：465 × 350 × 465 mm（H×W×L）；24.0 kg（CPC 含むシステム）。19 インチラック対応は要望に応じて提供。
中和器：SMPS 測定には中和器が必要。Ni‑63 95 MBq（標準）または X 線 4.9 kV（開発中）の選択肢あり。別売り。
輸送条件：温度 0–40°C；相対湿度 <95%（非結露）。乾燥・直立で輸送してください。

認証・承認

• CEN/TS 17434（A20‑CEN または A30‑CEN 検出器使用時）
• ACTRIS ホワイトリスト申請中 — 保証期間内の承認を Airmodus が保証

技術仕様

• モデル：A‑SMPS
• メーカー・プラットフォーム：Airmodus
• 粒径測定範囲：5–1000 nm（CPC に依存）；CEN：10–800 nm
• 試料流量：1 L/min（デフォルト）
• 鞘流量：2–15 L/min（閉ループ）
• カウント濃度：最大 10^7 #/cm³（総）；0–100,000 #/cm³（単一カウント）
• DMA 型式：Hauke 型（ACTRIS モデル）
• HV 範囲：5–10,000 V（±）
• 作動流体：ブタノールまたはプロピレングリコール
• インターフェース：Analog I/O、Pulse out（BNC）、USB Type B
• ソフトウェア：Airmodus MultiLogger One4All
• 電源：100–240 VAC 50/60 Hz、最大 220 W；出力 12 VDC 21 A
• 寸法（H×W×L）：465 × 350 × 465 mm；重量：24.0 kg（CPC 含む）
• 中和器：Ni‑63 95 MBq（標準）または X 線 4.9 kV（オプション）
