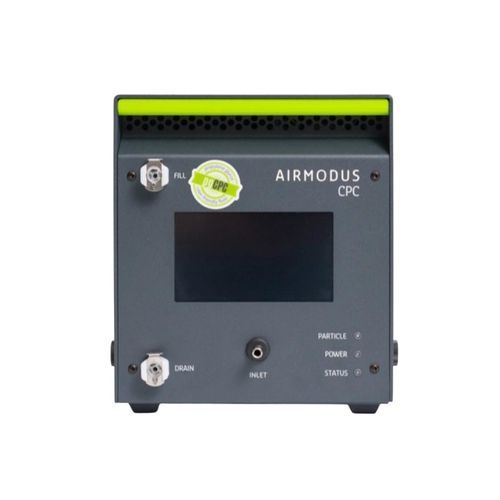

エア微粒子計測器 A30-CEN bCPC

デジタル凝縮式USB

概要
A30-CEN bCPC は、作動流体に n-ブタノールを用いる凝縮粒子計数器で、EN 16976:2024 に準拠した環境空気中の粒子数モニタリング向け機器です。サチュレータ–コンデンサーでナノ粒子を光学検出可能なサイズまで成長させて検出します。フィールドおよびラボ用途に適した小型機（4.9 kg）です。

主な特長

• 濃度範囲：0–500,000 #/cm³（単一粒子計数モード）
• Dp50：10 nm ±1 nm（CEN 準拠）；Dp90 < 20 nm
• 公称入口/サンプル流量：1.0 lpm / 0.2 lpm（バイパス 0.8 lpm）
• サイズ：190 × 170 × 250 mm、4.9 kg；通常消費電力 40 W
• オープンな校正アルゴリズム
• タッチスクリーン操作
• 高度な信号診断および機器状態のモニタリング
• PSM 2.0 および dualCPC ワークフロー対応、BlockSafe 吸入口システム

単一粒子計数

• 透明性とトレーサビリティを備えた校正アルゴリズム

用途
屋内外の環境・室内粒子数モニタリングの単独計測器、SMPS/PSM の検出器 CPC、サブ3 nm 測定向け nano-CNC システムの検出器、クリーンルームや研究用途。

技術情報
粒径範囲：10 nm – 2.5 μm *
カットオフ (Dp50%)：10 nm ±1 nm（CEN 準拠） & Dp90% < 20 nm
濃度範囲：0 – 500,000 #/cm³（単一粒子計数モード） **
エアロゾル入口流量：公称 1.0 lpm
エアロゾルサンプル流量：公称 0.2 lpm（バイパス 0.8 lpm、クリティカルオリフィス）
応答時間：t95 < 1 s
誤カウント：< 0.001 #/cm³
作動流体：n-ブタノール（>99.5%）
サンプル条件：圧力 75–105 kPa；露点 < 15°C ***
環境条件：温度 15–35°C；圧力 75–105 kPa；相対湿度 0–95%
通信：アナログ出力（BNC、0–10 V）、パルス出力（BNC）、RS-232、Ethernet RJ45、USB Type B。オプション：UIDEP、SD カード
診断：流量、サチュレータ/コンデンサー/光学部温度、液面、ノズル圧力、クリティカルオリフィス圧力、レーザー電流、パルス品質
フィッティング：入口 6 mm ステンレス管。外部真空：6 mm プッシュフィット
ソフトウェア：MultiLogger（Windows 10+）
外部真空：NTP 条件で 100–400 mbar（または入口圧の < 40%）
電源要件：外部アダプタ 100–240 VAC 50/60 Hz、最大 100 W。定常 40 W。出力：12 VDC 11.5 A
寸法・重量：190 × 170 × 250 mm（H × W × D）、4.9 kg
輸送条件：温度 0–40°C；RH <95% 非凝縮。立てた状態で出荷。

認証

• EN 16976:2024（CEN 準拠）
• dualCPC compliant

注記
* カットオフは移動度換算直径に基づく（銀粒子）。A12 nCNC 用に 20 nm カットオフオプションあり（但し丁醇のみ）。 ** 校正範囲。より高濃度の測定は可能だが、校正範囲超での精度は個別に検証されていません。 *** 高 RH の場合はエアロゾル乾燥器を使用してください。A30 は能動的な除水システムを備えています。
