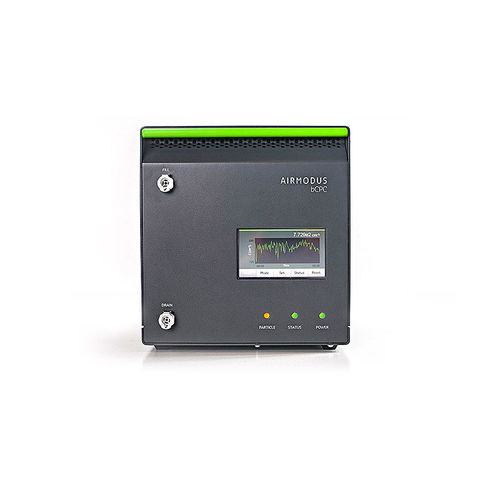

デジタルパーティクルカウンタ A20-CEN bCPC

凝縮式USBRS-232

概要
A20-CEN bCPC は、ACTRIS ホワイトリストに登録された大気監視ネットワーク向けの参照級凝縮粒子計数器です。飽和器–凝縮器による粒子成長段を用いて、直径 10 nm までの超微粒子を光学的に検出・計数します。世界中の数百の研究ステーションで実績があり、屋内・屋外の総粒子濃度モニターとして、また Airmodus A-SMPS の標準 CPC 検出器として CEN/TS 17434 に準拠した粒径分布測定に使用できます。

主な機能

• ACTRIS ホワイトリスト参照製品
• 10 nm における高精度の粒子計数
• 測定の透明性を確保する完全オープンな較正アルゴリズム
• SMPS システム向け標準 CPC 検出器
• 機器状態とデータ品質を監視する高度な信号診断
• Airmodus PSM 系列との互換性
• 吸入口詰まりを低減する新しい BlockSafe 吸入口システム

用途

• 大気研究ネットワークおよび観測ステーション
• SMPS による粒径分布測定システム（Airmodus A-SMPS）
• クリーンルーム監視およびナノ粒子研究
• 屋内外での連続的な総粒子濃度モニタリング

認証

• ACTRIS ホワイトリスト製品
• EN 16976:2024 準拠

技術仕様

• 粒径範囲: 10 nm – 2.5 μm *
• カットオフ (Dp50%): 10 nm ± 1 nm；Dp90% < 20 nm
• 濃度範囲: 0 – 150,000 #/cm³（単一粒子計数モード）**
• エアロゾル吸入口流量: 公称 1.05 L/min ±5%
• 試料流量: 公称 1.05 L/min（希釈なし、光学系を通る全流量）
• 応答時間: t95 < 1.15 s
• 誤検出: < 0.001 #/cm³
• 作動流体: n-Butanol（純度 >99.5%）
• サンプル条件: 圧力 75–105 kPa；露点 < 15°C ***
• 環境条件: 温度 15–35°C；圧力 75–105 kPa；相対湿度 0–95%
• 通信インターフェース: アナログ出力（BNC, 0–10 V）；パルス出力（BNC）；RS-232；Ethernet（RJ45）；USB Type-B
• 診断項目: 流量、飽和器/凝縮器/光学系温度、液面、ノズル圧力、臨界オリフィス圧力、レーザー電流、パルス品質
• 継手: 吸入口: 1/4" ステンレス管；外部真空: 1/4" ステンレス管（オプションで内蔵ポンプ）
• ソフトウェア: Airmodus MultiLogger（Windows 10+）
• 外部真空: NTP 条件で 100–400 mbar（または吸入口圧力の <40%）
• 電源: 外部アダプタ 100–240 VAC 50/60 Hz、最大 160 W；定常時 100 W；出力 12 VDC、11.5 A
• 寸法・重量: 260 × 230 × 400 mm（H × W × D）；8.5 kg
• 輸送条件: 温度 0–40°C；相対湿度 <95%（結露なきこと）；機器は直立で輸送
• 注記: * カットオフは移動度相当直径（銀粒子）で示す。 ** 校正範囲。機器はより高濃度を測定可能だが個別の精度検証は行われていない。 *** 高湿度時はエアロゾルドライヤーの使用を推奨。
