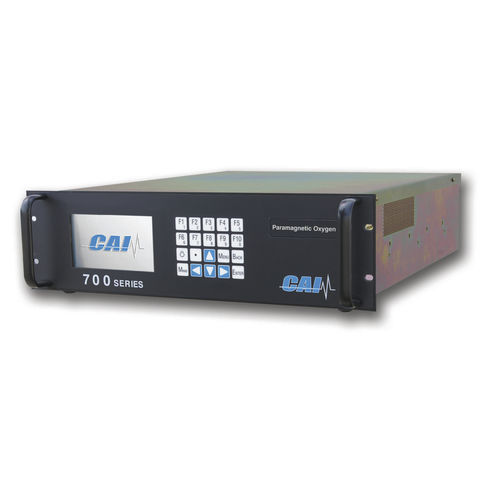

酸素分析器 700 LX

プロセス工業用濃度

概要
ENVEA 700 LX は、酸素および赤外線で検出可能なガスの連続測定に対応したモジュラー型の分析プラットフォームです。NDIR によるマルチガス測定と、酸素測定用の常磁性または燃料電池方式を組み合わせ、安定した百分率表示の O₂ 測定と多成分分析を実現します。

詳細
700 LX は混在構成をサポートします：最大 3 チャンネルの NDIR、または 2 チャンネルの NDIR と 1 チャンネルの O₂（常磁性または燃料電池）。測定した酸素濃度は LCD に百分率で表示されます。自動校正および自動レンジ選択を備え、温度・圧力補償、応答速度の速さ、継続運用に耐える堅牢な Linux ベースの OS を有します。RS‑232、TCP/IP、デジタル入力による遠隔制御・監視が可能です。

特長と利点

• O₂ 測定範囲：0–1%（常磁性のみ）～ 0–100% フルスケール（4 定義可能レンジ）
• NDIR マルチガス測定と常磁性／燃料電池方式の O₂ 測定を併用可能
• 自動校正および自動レンジ選択
• 応答時間が速い（T90 約 5 秒 常磁性、約 16 秒 燃料電池）
• 温度・圧力補償により安定した測定値を維持
• 継続稼働に適した堅牢な Linux OS
• RS‑232、TCP/IP、デジタル入力による遠隔操作が可能
• 包括的な診断機能と状態報告
• 標準出力：電圧、電流、RS‑232 AK、TCP/IP、MODBUS、AK プロトコル

主な用途

• 燃焼効率監視
• プロセスガス分析
• 燃料電池の解析
• タービン・発電機のフィードバック制御
• 作業者安全の監視
• 車両排出ガス試験

技術情報
分析方法：IR 成分は NDIR、O₂ は常磁性または燃料電池方式。
O₂ 範囲：0–1%（常磁性のみ）から 0–100% フルスケール、4 段階設定可能。
O₂ 応答時間（T90）：約 5 秒（常磁性）、約 16 秒（燃料電池）。
分解能：通常フルスケールの 0.1%。
再現性 / 線形性：フルスケールの < 1.0%。
ノイズ：フルスケールの < 1%。
ゼロ/スパンドリフト：24 時間でフルスケールの < 1%。
ゼロ/スパン調整：前面パネル、TCP/IP、RS‑232 にて実施可能。
サンプル流量：0.5–2.0 L/min。
標準出力：電圧、電流、RS‑232 AK、TCP/IP、MODBUS、AK プロトコル。
寸法・重量：5.25" H x 19" W x 23" D；30–45 lb（構成により異なる）。

承認・認証
CE マーキング；ETL 承認 — UL 61010‑1 に適合し、CAN/CSA C22.2 No. 61010.1 に基づく認証を取得。適用される場合は ECE R49‑06、EPA 40 CFR Part 1065 に準拠。

技術仕様

• プラットフォーム：NDIR ベースの 700 LX、IR と O₂ の混在構成に対応
• 測定方法：IR 成分は NDIR、O₂ は常磁性または燃料電池
• マルチチャンネル：最大 3 NDIR、または 2 NDIR + 1 O₂
• 出力・通信：電圧、電流、RS‑232（AK プロトコル）、TCP/IP、MODBUS
• 制御・調整：前面パネル、ローカルまたはリモート（TCP/IP、RS‑232、デジタル入力）
• サンプル/環境条件：サンプル流量 0.5–2.0 L/min；サンプル温度 ≤50°C（結露なし）；環境温度 5–40°C
• 信頼性：低ノイズ、高い再現性・線形性、長期ドリフトの良好な管理
• 取付：卓上またはオプションの 19" ラックスライド対応
