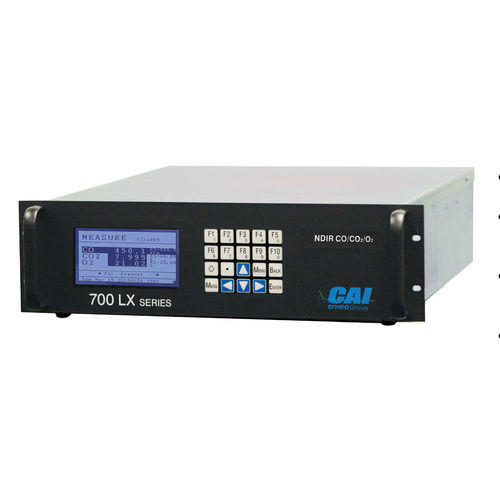

ガス分析器 700 LX

プロセス濃度赤外線吸収式

概要
ENVEA 700 LX NDIR 分析計は、ガスの赤外吸収特性に基づいて測定を行います。変調された赤外線ビームと二室式マイクロフロー検出器を用い、IR活性ガスの濃度を安定して高い再現性で測定します。酸素はパラ磁気式または燃料電池式で測定されます。

測定原理
変調された赤外線ビームが試料セルを通過し、試料ガスが一部のエネルギーを吸収します。減衰したビームは試料ガスで満たされた二室式マイクロフローディテクタに入射し、両室間の圧力差により発生する微小流がマイクロフローセンサで検出され、出力信号に変換されます。O₂濃度はパーセント表示されます。

主な機能と利点

• IR測定レンジ：低ppmからフルスケール100%まで、O₂は0–1%（パラ磁気）から0–100%まで
• マルチコンポーネント対応：最大3チャネルのIR、または2チャネルIR＋O₂
• 自動校正および自動レンジ選択
• 温度・圧力補償付きの高速応答
• 堅牢なLinuxベースのOS
• RS‑232、TCP/IP、またはデジタル入力による遠隔操作と監視
• 包括的な診断機能および標準出力（電圧、電流、RS‑232 AK、TCP/IP、MODBUS等）

オプション

• 内部試料ポンプ
• 試料フロー制御
• 複数試料流路
• 19インチラックマウント用スライド

主な用途

• 燃焼効率の監視
• プロセスガス分析
• 燃料電池の解析
• タービン／発電機のフィードバック制御
• 作業者の安全管理
• 車両排出ガス試験

認証／適合

• UL 61010-1 に適合（CAN/CSA C22.2 No. 61010.1 認証）
• 米国 EPA 規格 40 CFR PART 1065 に適合
• ECE R49‑06 に適合

技術仕様（要約）

• 測定ガス：CO、CO₂、CH₄、SO₂、NO（NO は外部 NOx コンバータ経由）および O₂
• O₂レンジ：0–1%（パラ磁気）～0–100% FS、4つの設定可能レンジ
• IR解析法：非分散型赤外（NDIR）
• 検出器タイプ：マイクロフロー（二室式）
• NDIRレンジ比：10:1
• 分解能：通常 0.1% FS
• 再現性：<0.5% FS
• 直線性：<1.0% FS（工場校正レンジ）
• 精度／再現精度：通常 <1% FS
• ノイズ：<1% FS
• ゼロ／スパンドリフト：24時間で <1% FS
• ゼロ／スパン調整：前面パネル、TCP/IP、RS‑232、デジタル入力で可能
• サンプル流量：0.5–2.0 L/min
• サンプル温度：最大 50 °C（非凝縮）
• 周囲温度：5–40 °C
• 寸法（H×W×D）：134 × 483 × 584 mm
• 重量：13.6–20 kg（構成により異なる）
