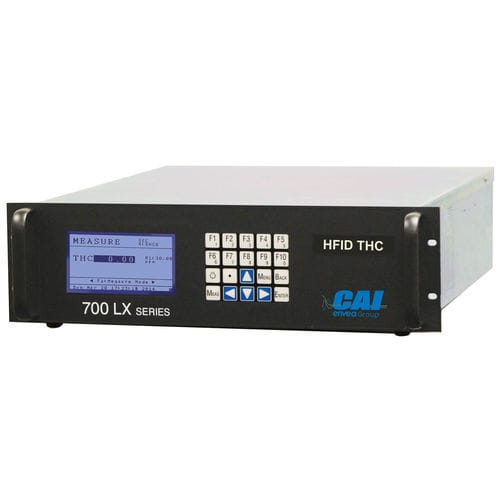

メタン分析器 700 LX MHFID

合計炭化水素プロセス濃度

概要 ENVEA 700 LX MHFID は、気体サンプル中のメタンまたは総炭化水素（THC）を連続測定するフレームイオナイゼーション検出（FID）式の分析装置です。加熱オーブン（191 °C）、バーナー、およびオプションの加熱サンプルポンプを備え、産業用途の監視やプロセス制御に適した迅速で高感度かつ安定した測定を提供します。

動作原理 空気と水素（または水素混合気）で維持される制御された火炎がサンプルを電離します。生成されたイオンは2極間で収集され、測定されるイオン電流は炭化水素濃度に比例します。加熱オーブンは凝縮を防ぎ、最大191 °Cまでの高温サンプルでの安定した応答を確保します。

主な特徴と利点

• メタン単独または総炭化水素（THC）を選択して測定可能
• 約30 ppmから満尺値の3%までの感度（メタン換算）
• ユーザー定義の4つの測定レンジ（例：0–30 ppm～0–30,000 ppm CH4）
• 高速応答：90% FS 約3秒
• 自動較正および自動レンジ切替
• 電子流量制御、温度安定化検出器
• 燃料/空気自動遮断、包括的な診断機能
• 標準出力：電圧、電流、RS-232（AKプロトコル）、TCP/IP（MODBUSおよびAKプロトコル）

オプション

• 内蔵加熱サンプルポンプ
• 内蔵ソレノイドバルブ
• 19インチラックマウント用スライド

主な用途

• 燃焼効率の監視
• プロセスガスの分析と制御
• 燃料電池の試験・分析
• タービン／発電機のフィードバック制御
• 作業者の安全・漏洩検知
• 車両・産業排出のモニタリング

技術仕様

• 型式：ENVEA 700 LX MHFID
• 検出器：火炎イオン化検出（FID）
• 応答時間：90% FS 約3秒
• 測定レンジ：ユーザー定義の4レンジ（typ. 0–30 ～ 0–30,000 ppm CH4；0–10 ～ 0–10,000 ppm C3H8）
• 分解能／検出下限：10 ppb C
• 再現性：<0.5% FS
• 直線性／精度：<1% FS
• ノイズ：<1% FS
• ゼロ・スパンドリフト：24時間で<1% FS
• サンプル流量：通常 1.5–2.5 L/min
• 空気要件：炭素含有量<1 ppm の精製空気または合成空気（H2/He：300 cc/min、H2：400 cc/min）
• 空気入口圧：25 psig
• 出力：電圧、電流、RS-232 AK、TCP/IP MODBUS & AKプロトコル
• 表示：3" x 5" LED/LCD
• サンプル／オーブン温度：最大191 °C（非凝縮）
• 使用環境：5 °C～40 °C、相対湿度<90%（非凝縮）
• ウォームアップ時間：約1時間
• 継手：1/4" チューブ
• 電源：115/230 VAC (±10%), 50/60 Hz, 最大750 W
• 寸法・重量：5¼ H x 19 W x 23 D (inches) / 約50 lbs

認証・ダウンロード CEマークおよびETLリスト（UL 61010-1準拠／CAN/CSA C22.2 No. 61010-1認証）。CEMSカタログ（PDF）は製品ダウンロードにて入手可能です。
