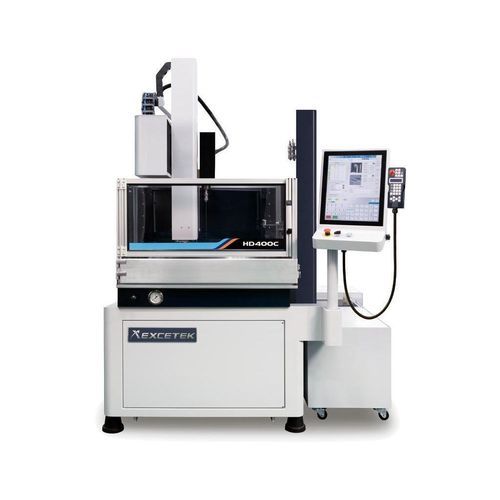

CNC深孔ドリルマシン HD400C

縦型3軸放電加工

簡潔説明
X/Y 軸: 400 x 300 mm
Z 軸: 400 mm
W 軸: 400 mm

概要
HD400C は小径穴の高速・高精度加工に特化したホールドリリング放電加工機です。EXCETEK モーションコントローラと最適化されたサーボ制御を搭載し、再現性の高い精度と短いサイクルタイムを実現します。LAN／USB インターフェースを備え、IoT／自動化連携に対応したスマートファクトリー統合が可能です。豊富な放電加工技術データベースを内蔵しています。

発生器と CNC 制御 - 主な特徴

• 最適化されたサーボ制御により高速・高精度加工を実現。
• 入力インターフェース: LAN、USB によるプログラム・パラメータ交換。
• 充実した放電加工技術データベースにより設定作業を簡素化。
• IoT・自動化対応でスマートファクトリーに統合可能。

タッチスクリーンと操作インターフェース

• 直感的な操作が可能なグラフィカルタッチスクリーンGUI。
• グラフィックプログラミングと簡易なパラメータ設定。
• AEC・AGC 設定サポートによる自動電極管理。
• 加工モニタと豊富な技術レシピを標準搭載。
• Metrix 編集（四角、円、直線など複数パターン対応）。

機械構造 / 自動化オプション

• 自動電極交換装置オプション：直線式および回転式（例：8 AEC 直線、16 AEC 回転）。
• 自動ガイド交換（AGC）オプションで手作業を削減。
• A/B 回転テーブルオプションで生産性向上。
• 自動電極ハンドリングや工具交換を支援する各種機械構成。

付属品
標準付属品

• 電極チャック Ø0.3 mm 〜 Ø3.0 mm × 1
• 電極ガイド Ø1.0 mm × 1
• 電極用真鍮パイプ Ø1.0 mm × 20 個
• 工具箱 × 1
• 紙フィルタ PW‑40‑2 300 × 29 × 500 mm 10 μm × 1
• 紙フィルタ PP 10 inch 5 μm × 1
• 平行パッド × 2
• 水シール × 20 個
• エアチャック

オプション

• A/B 回転テーブル
• 自動電極交換システム（AEC）
• 自動電極チャック Ø3.1 ～ Ø6.0
• XY リニアスケール 1 μm 分解能
• 自動ガイド交換システム（AGC）
• ウォータークーラー
• イオン交換システム
• CE 認証オプション
• スマートファクトリー統合のための IoT／自動化パッケージ
• DXF ファイル、ワイヤーNC ファイル変換
• ステンレス半沈設ワークタンク
• 仕上げストップ装置
• 最大加工電流オプション 最大 75 A

仕様

• ワークテーブル寸法 (W × D): 600 × 350 mm
• X/Y 軸移動量: 400 × 300 mm
• Z 軸移動量: 400 mm
• W 軸移動量: 400 mm
• 電極寸法: Ø 0.3 ～ Ø 3.0 mm
• 自動電極交換（オプション）: 8 / 16 個
• 最大電極長さ: 400 mm
• 最大ワーク高さ: 400 mm
• 最大ワーク重量: 500 kg
• 機械重量: 1630 kg
• 入力電力: 4.0 KVA
• 機械寸法 (L × W × H): 1900 × 1965 × 2600 mm
