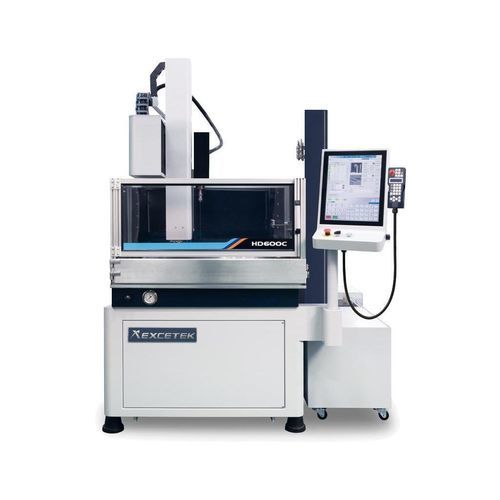

CNC深孔ドリルマシン HD600C

縦型3軸放電加工

製品概要
HD600Cは、小径穴加工向けのCNC電極放電穿孔（EDM）機で、小穴の高速かつ高精度なEDM加工に対応します。EXCETEK Motion Controllerを搭載し、最適化されたサーボ制御、タッチスクリーン操作、IoT/自動化対応によりスマートファクトリーへの統合が可能です。

主な仕様

• ワークテーブル（W×D）：700 × 450 mm
• X/Y軸ストローク：600 × 400 mm
• Z軸ストローク：400 mm
• W軸ストローク：400 mm
• 電極寸法：Ø0.3 ～ Ø3.0 mm
• 自動電極チェンジャー（オプション）：8 / 16 個
• 最大電極長さ：400 mm
• 最大ワーク高さ：400 mm
• 最大ワーク重量：800 kg
• 機械重量：1730 kg
• 入力電力：4.0 KVA
• 機械寸法（L×W×H）：2000 × 1965 × 2600 mm

特長

• 発電機・CNC制御：EXCETEK Motion Controller搭載のHDシリーズ穴あけ機により、最適化されたサーボ制御で高速かつ高精度なEDM穿孔を実現。
• インターフェース：LAN、USB接続；タッチスクリーンHMIと加工モニター。
• 豊富なEDM切削技術データベースと簡易設定で再現性の高い加工が可能。
• Matrix Edit System（マトリクス編集）により、正方形、円形、直線など複数のパターン編集に対応。
• スマートファクトリー統合のためのIoTおよび自動化ソリューション対応。

標準付属品

• 電極チャック Ø0.3 mm ～ Ø3.0 mm × 1
• 電極ガイド Ø1.0 mm × 1
• 電極パイプ（真鍮）Ø1.0 mm × 20 個
• 工具箱 × 1
• ペーパーフィルター PW-40-2 300 × 29 × 500 mm 10 μm × 1
• ペーパーフィルター PP 10 inch 5 μm × 1
• パラレルパッド × 2
• ウォーターシール × 20 個
• エアチャック

オプション

• A/B ロータリーテーブル
• 自動電極チェンジャーシステム（8/16 個）
• 自動電極チャック Ø3.1 ～ Ø6.0
• XYリニアスケール（分解能 1 μm）
• 自動ガイドチェンジャーシステム
• ウォータークーラー
• イオン交換システム
• CE認証
• スマートファクトリー向け IoT / 自動化ソリューション
• DXFファイル、ワイヤカットNCファイル変換
• ステンレス製半沈め式ワークタンク
• 仕上げストップ装置
• 最大加工電流：75 A

技術仕様

• 型式：HD600C
• ワークテーブル（W×D）：700 × 450 mm
• X/Y軸ストローク：600 × 400 mm
• Z軸ストローク：400 mm
• W軸ストローク：400 mm
• 電極寸法：Ø0.3 ～ Ø3.0 mm
• 自動電極チェンジャー（オプション）：8 / 16 個
• 最大電極長さ：400 mm
• 最大ワーク高さ：400 mm
• 最大ワーク重量：800 kg
• 機械重量：1730 kg
• 入力電力：4.0 KVA
• 機械寸法（L×W×H）：2000 × 1965 × 2600 mm
