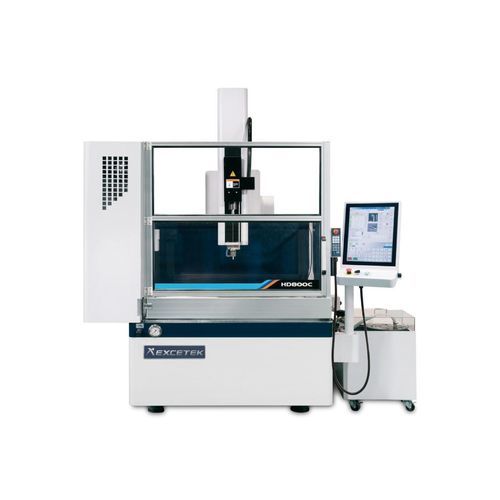

CNC深孔ドリルマシン HD800C-CE

縦型3軸放電加工

概要
HD800C-CEは小径穴の放電加工（EDM）用ボーリング機で、微細穴の高精度加工を目的に設計されています。EXCETEK Motion Controllerを搭載し、最適化されたサーボ制御により高速かつ高精度な加工が可能です。IoTおよび自動化対応でスマートファクトリ統合が可能です。

主要寸法・ストローク
ワークテーブル寸法（WxD）：900 x 600 mm
X/Y軸ストローク：800 x 600 mm
Z軸ストローク：400 mm（オプション 600 mm）
W軸ストローク：400 mm（オプション 600 mm）
電極径：Ø 0.3 ～ Ø 3.0 mm
自動電極チェンジャー（オプション）：8 / 16 本
最大電極長さ：400 mm（オプション 600 mm）
最大ワーク高さ：400 mm（オプション 600 mm）
最大ワーク重量：1500 kg
機械重量：3200 kg
入力電力：4.0 KVA
機械寸法：2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm（ウォータータンク無し）（オプション 600）

特徴

• EXCETEK Motion Controllerと最適化されたサーボ制御により高速・高精度な小穴加工を実現。
• 入力インターフェース：LAN、USB。
• EDM切削技術のデータベースを搭載し、設定作業を支援。
• スマートファクトリ向けのIoTおよび自動化ソリューションに対応。

制御・UI・ソフトウェア

• タッチスクリーンのグラフィカルUIにより操作・設定を容易に実行可能。
• AEC & AGC設定に対応し、電極・ガイドの自動管理を支援。
• 豊富な切削技術データベースと加工監視機能を搭載。
• Metrix編集：Square、Square-1、Circle、Circle-1、Linearの各種Metrixに対応。

機械構造・オプション

• 電極ハンドリング：8本用AECリニアチェンジャー、または16本用AECロータリーチェンジャー（オプション）。
• 自動ガイドチェンジャー（AGC）および自動電極チェンジャーシステムはオプション。
• オプション：A/B回転テーブル、Auto Electrode Chuck Ø3.1–Ø6.0、XYリニアスケール（1 μm分解能）。
• 追加オプション：ウォータークーラー、イオン交換システム、CE適合パッケージ、ステンレス半沈没ワークタンク、仕上げ停止装置；最大加工電流75 A。

標準アクセサリ

• 電極チャック Ø0.3 mm–Ø3.0 mm x 1
• 電極ガイド Ø1.0 mm x 1
• 電極パイプ 真鍮 Ø1.0 mm x 20 本
• 工具箱 x 1
• ペーパーフィルタ PW-40-2 300 x 29 x 500 mm 10 μm x 1
• ペーパーフィルタ PP 10 inch 5 μm x 1
• パラレルパッド x 2
• ウォーターシール x 20 本
• エアチャック

オプション

• A/B回転テーブル
• 自動電極交換システム
• Auto Electrode Chuck Ø3.1–Ø6.0
• XYリニアスケール 1 μm分解能
• 自動ガイドチェンジャーシステム
• ウォータークーラー
• イオン交換システム
• CE適合
• スマートファクトリ向け IoT/自動化ソリューション
• DXFファイル、ワイヤーカットNCファイル変換
• ステンレス半沈没ワークタンク
• 仕上げ停止装置
• 最大加工電流75 A

技術仕様

• 型式：HD800C-CE
• ワークテーブル（WxD）：900 x 600 mm
• X/Yストローク：800 x 600 mm
• Zストローク：400 mm（オプション 600 mm）
• Wストローク：400 mm（オプション 600 mm）
• 電極径：Ø 0.3 ～ Ø 3.0 mm
• 自動電極チェンジャー：8/16 本（オプション）
• 最大電極長さ：400 mm（オプション 600 mm）
• 最大ワーク高さ：400 mm（オプション 600 mm）
• 最大ワーク重量：1500 kg
• 機械重量：3200 kg
• 入力電力：4.0 KVA
• 機械寸法：2505 x 2500 x 2600 mm（2505 x 2500 x 3000 mm ウォータータンク無し - オプション 600）
