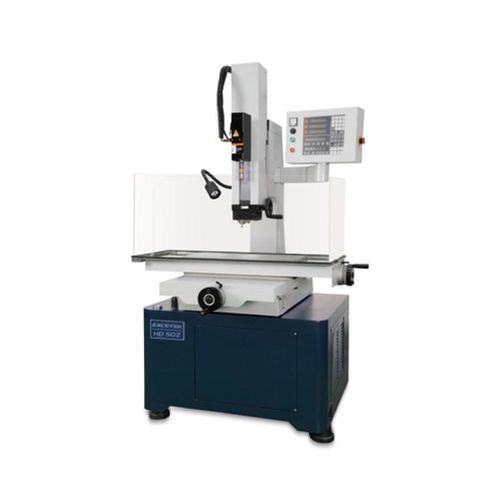

CNC深孔ドリルマシン HD50Z

縦型3軸放電加工

簡潔説明
汎用の微小穴用放電加工機（EDM）。X/Y軸：450 x 350 mm、Z軸：345 mm、W軸移動量＋手動ガイド：200 + 150 mm。電極径 Ø0.3〜Ø3.0 mm。最大ワークサイズ 990 x 460 x 350 mm、最大重量 450 kg に対応。

仕様
作業テーブル寸法（W×D）：600 x 300 mm
X/Y軸移動量：450 x 350 mm
Z軸移動量：345 mm
W軸移動量＋手動ガイド移動量：200 + 150 mm
電極サイズ：Ø 0.3〜Ø 3.0 mm
電極最大長さ：400 mm
最大ワークサイズ：990 x 460 x 350 mm
最大ワーク重量：450 kg
機械重量：1730 kg
最大加工電流：48 A
入力電力：4.0 KVA
機械寸法：2036 x 2075 x 2290 mm

機能

• 加工パラメータが調整可能なパルス発生器
• W軸および手動ガイド機能を備えたCNCコントローラ

付属品
標準付属品

• 電極チャック Ø0.3mm~Ø3.0mm x 1
• 電極ガイド Ø1.0mm x 1
• 電極用真鍮チューブ Ø1.0mm x 20 本
• 作業灯 x 1
• 80L ステンレス製水フィルタタンク
• 工具箱 x 1
• ペーパーフィルタ PW-40-2 300 x 29 x 500mm 10μm x 1
• ペーパーフィルタ PP 10 inch 5μm x 1
• パラレルパッド x 2
• ウォーターシール

オプション

• 電極チャック Ø3.1mm~Ø6.0mm
• CE
• 仕上げ停止装置
• エアチャック

技術仕様

• 作業テーブル寸法（W×D）：600 x 300 mm
• X/Y軸移動量：450 x 350 mm
• Z軸移動量：345 mm
• W軸移動量＋手動ガイド移動量：200 + 150 mm
• 電極サイズ：Ø 0.3〜Ø 3.0 mm
• 電極最大長さ：400 mm
• 最大ワークサイズ：990 x 460 x 350 mm
• 最大ワーク重量：450 kg
• 機械重量：1730 kg
• 最大加工電流：48 A
• 入力電力：4.0 KVA
• 機械寸法：2036 x 2075 x 2290 mm
