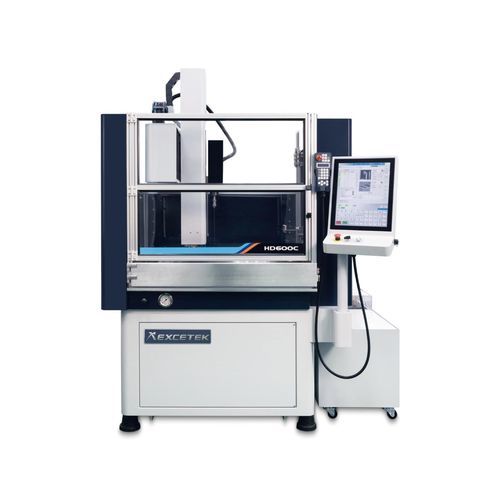

CNC深孔ドリルマシン HD600C-CE

縦型3軸放電加工

簡易説明
HDシリーズのホールドリラー、モデル HD600C-CE は EXCETEK モーションコントローラを搭載し、高速・高精度の穴あけおよびEDM加工向けに設計されています。可動範囲は中型ワークに適し、自動化ラインへの統合が可能です。

特長

• EXCETEK モーションコントローラによる最適化されたサーボ制御で高速・高精度を実現。
• 入力インターフェース：LAN、USB。
• グラフィック表示を備えた使いやすいタッチスクリーン操作。
• 充実したEDM加工技術データベースと加工モニタリング。
• 正方形、円、直線など複数のメトリックタイプに対応する Metrix 編集機能。
• スマートファクトリー向け IoT / 自動化ソリューション対応。

機械構造 / オプション（概要）

• 自動電極交換オプション：リニア（8 AEC）およびロータリー（16 AEC）。
• AGC – Automatic Guide Changer（オプション）。
• A/B 回転テーブル（オプション）。
• 自動電極チャック Ø3.1 ~ Ø6.0（オプション）。
• XY リニアスケール 1 μm 分解能（オプション）。
• ウォータークーラー、イオン交換システム、CE 認証（オプション）。
• ステンレス半沈没ワークタンクおよび仕上げ停止装置（オプション）。
• 最大加工電流 75 A（オプション）。

付属品一覧
標準付属品

• 電極チャック Ø0.3 mm ~ Ø3.0 mm x 1
• 電極ガイド Ø1.0 mm x 1
• 電極パイプ 真鍮 Ø1.0 mm x 20 pcs
• 工具箱 x 1
• ペーパーフィルター PW-40-2 300 x 29 x 500 mm 10 μm x 1 pcs
• ペーパーフィルター PP 10 inch 5 μm x 1 pcs
• パラレルパッド x 2
• ウォーターシール x 20 pcs
• エアチャック

オプション

• A/B 回転テーブル
• 自動電極交換システム
• 自動電極チャック Ø3.1~Ø6.0
• XY リニアスケール（1 μm 分解能）
• 自動ガイドチェンジャーシステム
• ウォータークーラー
• イオン交換システム
• CE
• スマートファクトリー向け IoT / 自動化ソリューション
• DXF ファイル、ワイヤーカット NC ファイル変換
• ステンレス半沈没ワークタンク
• 仕上げ停止装置
• 最大加工電流 75 A

仕様 / 技術仕様

• 型式: HD600C-CE
• ワークテーブル寸法（W x D）: 700 x 450 mm
• X/Y 軸ストローク: 600 x 400 mm
• Z 軸ストローク: 400 mm
• W 軸ストローク: 400 mm
• 電極サイズ: Ø 0.3 ~ Ø 3.0 mm
• 自動電極交換（オプション）: 8 / 16 pcs
• 最大電極長さ: 400 mm
• 最大ワーク高さ: 400 mm
• 最大ワーク重量: 800 kg
• 機械重量: 1730 kg
• 入力電力: 4.0 KVA
• 機械寸法（L x W x H）: 2000 x 1965 x 2600 mm
