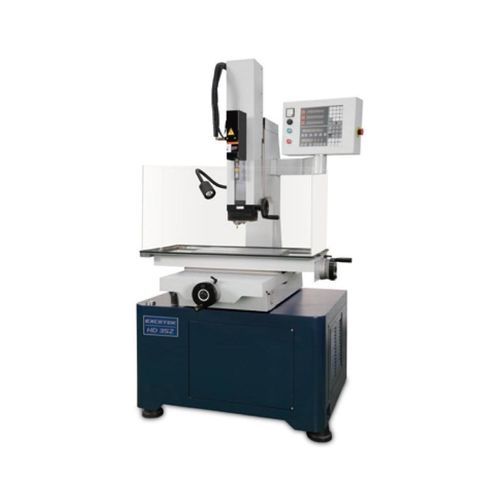

CNC深孔ドリルマシン HD35Z

縦型3軸放電加工

概要
ダイシンカー（沈み）放電加工機（EDM）HD35Z。最大ワークサイズ810 x 430 x 350 mm、最大重量350 kgまで加工可能。可動範囲：X/Y 350 x 250 mm、Z 350 mm、W軸移動200 mm＋手動ガイド150 mm。電極径 Ø0.3〜Ø3.0 mm、最大電極長 400 mm。最大加工電流 48 A、入力電力 4.0 KVA。

仕様

• ワークテーブル寸法（WxD）：600 x 300 mm
• X/Y軸移動量：350 x 250 mm
• Z軸移動量：350 mm
• W軸移動量＋手動ガイド：200 + 150 mm
• 電極寸法：Ø 0.3 ~ Ø 3.0 mm
• 最大電極長：400 mm
• 最大ワークサイズ：810 x 430 x 350 mm
• 最大ワーク重量：350 kg
• 機械重量：1130 kg
• 最大加工電流：48 A
• 入力電力：4.0 KVA
• 機械寸法（LxWxH）：1520 x 1287 x 2300 mm

特長

• プログラム可能な加工サイクルと軸制御を備えたCNCコントローラ
• 微調整用の手動ガイド付きW軸

標準付属品

• 電極チャック Ø0.3mm~Ø3.0mm x 1
• 電極ガイド Ø1.0mm x 1
• 電極真鍮チューブ Ø1.0mm x 20本
• 作業灯 x 1
• 80L ステンレス製水フィルタタンク
• 工具箱 x 1
• ペーパーフィルター PW-40-2 300 x 29 x 500mm 10μm x 1
• ペーパーフィルター PP 10 inch 5μm x 1
• パラレルパッド x 2
• ウォーターシール

オプション

• 電極チャック Ø3.1mm~Ø6.0mm
• CE
• 仕上げ停止装置
• エアチャック

用途

• 金型・金型製作
• 治具・フィクスチャ
• 自動車部品の加工
• 航空宇宙・精密部品
• 医療機器
• EDM加工が必要な精密部品
