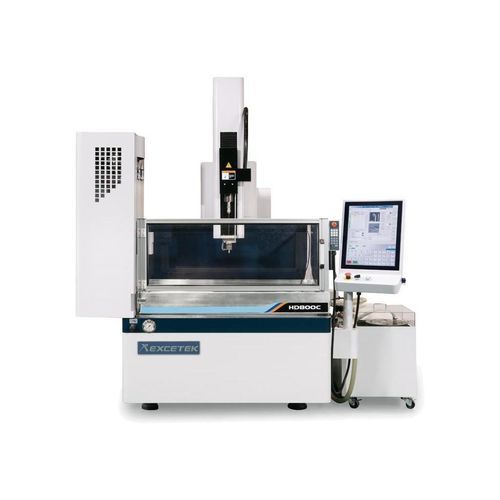

CNC深孔ドリルマシン HD800C

縦型3軸放電加工

概要
X/Y軸: 800 x 600 mm
Z軸: 400 mm（オプション 600 mm）
W軸: 400 mm（オプション 600 mm）

仕様（要約）
作業テーブル寸法（WxD）: 900 x 600 mm
X/Y軸移動量: 800 x 600 mm
Z軸移動量: 400 mm（オプション 600 mm）
W軸移動量: 400 mm（オプション 600 mm）
電極寸法: Ø 0.3 ~ Ø 3.0 mm
自動電極交換機（オプション）: 8/16 個
最大電極長: 400 mm（オプション 600 mm）
最大ワーク高さ: 400 mm（オプション 600 mm）
最大ワーク重量: 1500 kg
機械重量: 3200 kg
入力電力: 4.0 KVA
機械寸法: 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm（ウォータタンク無し）（オプション 600）

主な機能

• EXCETEKモーションコントローラ搭載のHDシリーズホールドリラーは、最適化されたサーボ制御により高速・高精度を実現します。
• 入力インターフェース: LAN、USB。
• 簡易設定と充実したEDM切削技術データベース。
• スマートファクトリー向けIOTおよび自動化ソリューション。
• タッチスクリーン及び操作に優しいインターフェース。グラフィック画面で容易に操作可能。
• AECおよびAGC設定、加工モニター、豊富な切削技術データベース。
• Metrix編集 / Dialogue Metrix Edit System：Square、Square-1、Circle、Circle-1、Linear等の複数モード対応。

機械的 / 構造的特徴

• オプションで線形または回転式の自動電極交換機（例：8 AEC 線形、16 AEC 回転）。
• オプションのA/B回転テーブルおよび自動ガイドチェンジャー。
• ウォータークーラー、イオン交換システム、ステンレス半沈め型ワークタンク、仕上げストップ装置などのオプション。

付属品
標準付属品

• 電極チャック Ø0.3mm~Ø3.0mm x 1
• 電極ガイド Ø1.0mm x 1
• 電極パイプ 真鍮 Ø1.0mm x 20 個
• 工具箱 x 1
• ペーパーフィルター PW-40-2 300 x 29 x 500mm 10μm x 1 個
• ペーパーフィルター PP 10 inch 5μm x 1 個
• 平行パッド x 2
• ウォーターシール x 20 個
• エアチャック

オプション

• A/B回転テーブル
• 自動電極交換システム
• 自動電極チャック Ø3.1~Ø6.0
• XYリニアスケール 1μm分解能
• 自動ガイドチェンジャーシステム
• ウォータークーラー
• イオン交換システム
• CE
• スマートファクトリー向けIOTおよび自動化ソリューション
• DXFファイル、ワイヤーカットNCファイル変換
• ステンレス半沈めワークタンク
• 仕上げストップ装置
• 最大加工電流 75A

技術仕様

• モデル: HD800C
• 作業テーブル寸法（WxD）: 900 x 600 mm
• X/Y軸移動量: 800 x 600 mm
• Z軸移動量: 400 mm（オプション 600 mm）
• W軸移動量: 400 mm（オプション 600 mm）
• 電極寸法: Ø 0.3 ~ Ø 3.0 mm
• 自動電極交換機（オプション）: 8/16 個
• 最大電極長さ: 400 mm（オプション 600 mm）
• 最大ワーク高さ: 400 mm（オプション 600 mm）
• 最大ワーク重量: 1500 kg
• 機械重量: 3200 kg
• 入力電力: 4.0 KVA
• 機械寸法: 2505 x 2500 x 2600 mm（2505 x 2500 x 3000 mm ウォータタンク無し；オプション 600）
