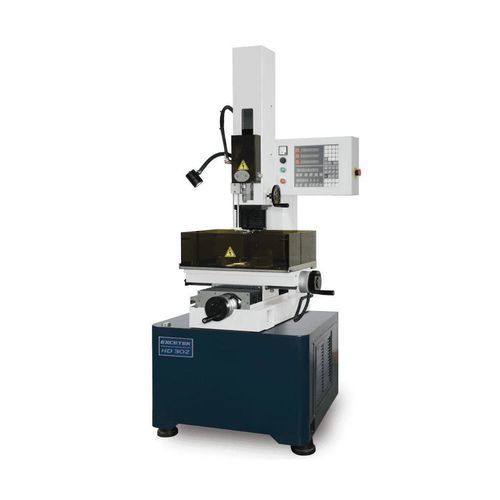

CNC深孔ドリルマシン HD30Z

縦型3軸放電加工

簡潔な説明
導電性材料の微小穴加工向けコンパクトな放電加工（EDM）ドリリングマシン。モデル HD30Z は専用の電極搬送とガイドを備え、精密なマイクロEDM加工に対応します.

概要
HD30Z は汎用の微小穴放電加工機で、精密なマイクロドリリング用途向けに設計されています。制御された電極供給、手動ガイド移動、十分なZ軸ストロークを備え、小径穴を高い再現性で加工できます。金型、工具、精密部品の微細なEDM穴加工に適しています.

主な特長

• EDM専用機能を備えたCNCコントローラ（コントローラ画像は製品ページ参照）
• Ø0.3～Ø3.0 mm電極用のチャックとガイドを備えた電極搬送システム
• 電極セットアップに柔軟なW軸手動ガイド移動150 mm
• 最大加工電流48 A、入力電力4.0 KVA
• コンパクトな設置寸法：1450 x 1250 x 2100 mm

標準付属品

• 電極チャック Ø0.3mm~Ø3.0mm x 1
• 電極ガイド Ø1.0mm x 1
• 電極用真鍮チューブ Ø1.0mm x 20本
• ワークランプ x 1
• 80L ステンレス製ウォーターフィルタタンク
• 工具箱 x 1
• 紙フィルター PW-40-2 300 x 29 x 500mm 10μm x 1
• 紙フィルター PP 10 inch 5μm x 1
• パラレルパッド x 2
• ウォーターシール

オプション

• 電極チャック Ø3.1mm~Ø6.0mm
• CE
• 仕上げストップ装置
• エアチャック

仕様

• 型式：HD30Z
• 作業テーブル寸法（W x D）：450 x 210 mm
• X/Y軸移動量：300 x 200 mm
• Z軸移動量：345 mm
• W軸移動量 + 手動ガイド移動：0 + 150 mm
• 電極サイズ：Ø 0.3 ~ Ø 3.0 mm
• 最大電極長さ：400 mm
• 最大ワークサイズ：660 x 410 x 150 mm
• 最大ワーク重量：150 kg
• 機械重量：930 kg
• 最大加工電流：48 A
• 入力電力：4.0 KVA
• 機械寸法（W x D x H）：1450 x 1250 x 2100 mm
