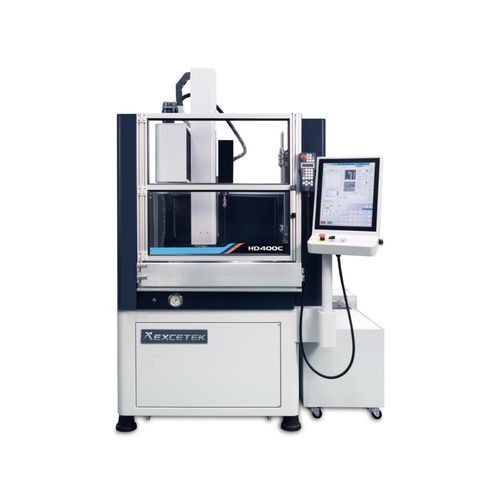

CNC深孔ドリルマシン HD400C-CE

縦型3軸放電加工

概要
HD400C-CEは、小径穴加工向けのCNC放電加工機で、高速かつ高精度なマイクロ穴加工を目的に設計されています。EXCETEK Motion Controllerと最適化されたサーボ制御を搭載し、安定した位置決めと加工性能を提供します。X/Y移動量：400 x 300 mm、Z移動量：400 mm、W移動量：400 mm。

特長

• EXCETEK Motion Controller搭載のHDシリーズ穴加工機により、最適化されたサーボ制御で高速度・高精度を実現。
• 入力インターフェース：LAN、USB。
• 直感的な設定と充実したEDM加工技術データベース。
• スマートファクトリ統合のためのIoTおよび自動化ソリューション。
• グラフィック表示のタッチスクリーン操作画面と豊富な加工技術データ。
• 加工モニターおよびMetrix Editing／Dialogue Metrix Edit Systemにより、四角、円、直線など各種メトリック形式をサポート。

機械構造・自動化

• 自動電極交換機オプション：リニア8 AECまたは回転式16 AEC（オプション）。
• Auto Guide Changer、A/B回転テーブル、自動電極チャック（Ø3.1〜Ø6.0）などのオプションあり。
• スマートファクトリ環境への統合を想定したIoTおよび自動化機能。

標準付属品

• 電極チャック Ø0.3 mm〜Ø3.0 mm x 1。
• 電極ガイド Ø1.0 mm x 1。
• 電極パイプ 真鍮 Ø1.0 mm x 20本。
• 工具箱 x 1。
• ペーパーフィルター PW-40-2 300 x 29 x 500 mm 10 μm x 1。
• ペーパーフィルター PP 10 inch 5 μm x 1。
• パラレルパッド x 2。
• ウォーターシール x 20。
• エアチャック。

オプション

• A/B回転テーブル。
• 自動電極交換システム。
• 自動電極チャック Ø3.1〜Ø6.0。
• XYリニアスケール 1 μm分解能。
• 自動ガイドチェンジャーシステム。
• ウォータークーラー。
• イオン交換システム。
• CE認証。
• スマートファクトリ向けIoTおよび自動化ソリューション。
• DXFファイルおよびワイヤーカットNCファイル変換。
• ステンレス製半浸漬式作業タンク。
• フィニッシュストップ装置。
• 最大加工電流 75 A。

仕様・技術データ

• 作業台寸法（W x D）：650 x 350 mm。
• X/Y移動量：400 x 300 mm。
• Z移動量：400 mm。
• W移動量：400 mm。
• 電極寸法：Ø 0.3〜Ø 3.0 mm。
• 自動電極交換機（オプション）：8 / 16個。
• 最大電極長：400 mm。
• 最大ワーク高さ：400 mm。
• 最大ワーク重量：500 kg。
• 機械質量：1630 kg。
• 入力電力：4.0 KVA。
• 機械寸法（W x D x H）：1900 x 1965 x 2600 mm。
• 最大加工電流（オプション）：75 A。
