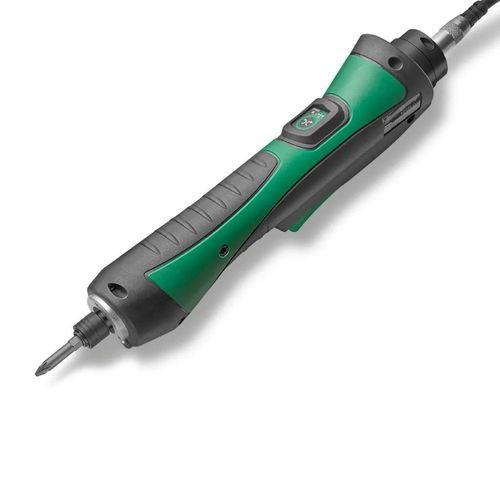

機械式クラッチ付き電動ドライバー eTensil E8C series

コード式ストレート自動停止機能付き

概要
Fiam（イタリア）で設計・製造されたブラシレス直型電動ドライバー。コンパクトで環境負荷が小さく、高い再現性を持つ工具で、Industry 4.0 環境への統合と継続的な生産ライン使用を想定しています。

トルク制御と機械式クラッチ
最新世代の機械式クラッチと自動停止機能を備え、設定トルク到達時に電源を遮断します。可変な組み付けの弾性があっても高い再現性と低い平均シフトを維持し、数百万サイクルにわたり安定した結果を提供します。

起動モードと人間工学
機械的な変更なしで切替可能な4つのプリセット起動モード。レバー起動の作動力は9 Nと低く設計されています。方向切替ボタンは多機能プログラミングにも使用され、表示用LEDを搭載。左右両用の直線グリップは疲労軽減を目的に設計され、ソフトタッチの絶縁材と滑り止めカラーで手のスリップを防ぎます。

前面取り付け
スクリュー吸着ヘッドの前面取り付けに対応し、効率的なPick & Place動作に対応します（吸着ヘッドは別売）。

TPU-1 / TPU-2 使用時の機能

• LOW–HIGH 無負荷回転：LOW は表記の最高回転数のおよそ 80 %
• 前面照明LED：ON/OFF可能
• 逆回転抑止
• ソフトスタート：停止から定格回転まで1.5秒
• 事前自動逆転：4回転（既に締まった部品を緩める目的）
• 事後自動逆転：4回転（その後の組立工程向け）

TPU-M1 監視ユニット使用時の機能

• 無負荷回転範囲：仕様内で調整可能
• 前面LED：明るさ調整可能
• 逆回転：ON/OFF、回転速度設定可能
• ソフトスタート：加速時間設定可能
• 事前自動逆転：逆転角度と再締め前の待機設定可能
• 事後自動逆転：逆転角度と左回転開始前の待機設定可能
• 時間締め：トルクではなく到達高さでの停止設定
• Industry 4.0：工場管理システムとのデータ連携対応

主な機能

• 起動方式4種：レバー、プッシュ、レバー＋プッシュ、ラッチレバー＋プッシュ
• スクリュー吸着ヘッド前面取り付け対応
• 前面作業用LED
• 接続ケーブル付属（3 m）
• クイックチェンジチャック（六角穴 1/4"）
• ESD 認証
• Smart Pro 多機能プログラミング
• 延長保証：2年または100万サイクル

適用分野
一般産業、家庭用機器、自動車・部品、電子機器、航空宇宙、窓・ドア枠製造。

仕様

• モデル：E8C2A-2000
• コード：111712000
• 締付トルク：0.6 ÷ 2.5 Nm（5.3 ÷ 22.1 Lb）
• 無負荷回転数：1650–2000 rpm
• 無負荷回転数範囲：1000 ÷ 2000 rpm
• アクセサリードライブ：六角メス 1/4"
• ケーブル長：3 m
• 寸法：Ø 39 x L 275 mm
• 給電ユニット：TPU-1 / TPU-2
• グリップ：直型
• 監視ユニット：TPU-M1
• 動作電圧：32 Vdc
• 電源電圧：100–240 Vac
• 可逆性：有り
• 起動方式：プログラム可能（4モード）
• 締付技術：機械式クラッチ＋自動停止
• 重量：0.78 kg（1.72 Lb）
