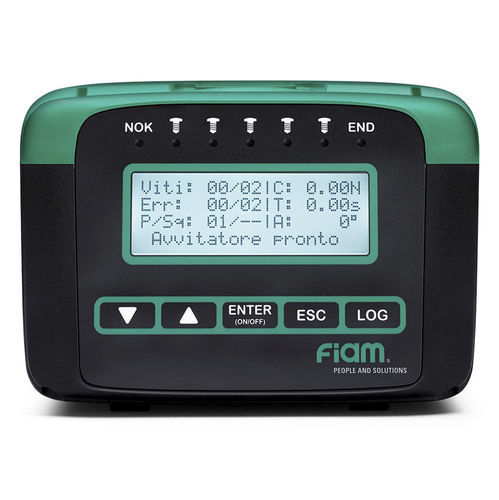

締め付け用制御ユニット TPU-C3

ネットワークディスプレイ付きプロセスおよび製造データ ヴィジュアリゼーション用

電源・制御ユニット TPU-C3 — 進化モデル
TPU-C3 は Industry 4.0 対応の電源・制御ユニットで、eTensil のブラシレスねじ締め工具およびナットランナーモーターのトルク／角度制御を行います。トルクはモーター電流の測定、角度は工具内蔵のホールセンサで検出します。

主な機能

• 操作パネルから作業中にトルクおよび角度を調整可能
• サイクル終了時に表示：OK/NOK、検出角度、締付時間、トルク値
• 締付時間等の監視により工程異常（ねじ山損傷、既締めねじ等）を検出
• PLC 等外部装置との通信および遠隔制御に対応
• ゴム部品や弾性ガスケット等の有無を確認する Poka Yoke 機能
• 治具、アクセサリセレクタ、吸着ピック＆プレース等のライン装置との連携

機能一覧

• 締付管理用プログラム：8 種類
• 最大 8 ステップのプログラムシーケンス（1 系列）
• Retention：プログラム間の待機時間を設定可能
• 接続工具の自動認識と設定
• ねじ数カウント（Poka Yoke）
• 締付時間 Min/Max の監視 — Poka Yoke
• 締付角度 Min/Max の監視 — Poka Yoke
• 戻し速度の設定
• 2 レベルのパスワード保護（パラメータ保護または完全ロック）
• ユニットの校正
• 測定単位：Nm / Lb / In. / Kgf.cm
• シリアル通信（RS232）
• 言語選択：IT、EN、DE、FR、ES、TR
• 直近 99 サイクルの結果を保存
• 作業ステーションや外部装置とのインターフェース
• I/O からのプログラム選択（リモート）
• 外部装置接続時のプログラム選択管理（Program Source）

スマート機能

• SMART THREAD：最終トルクがねじ形成トルクより低い場合や、自ねじ・タッピング・自穿孔ねじに対応
• SMART SPEED：2 段階の締付戦略 — 目標角度まで高速で進め、その後精度維持のため所定速度に切替
• S.R.O.（Smart Range Optimizer）：設定トルクと工具モデルに基づき最適な最終回転域を自動判別し、最適速度選択を支援

プログラミング（SMART PRO EVO）

• 選択可能な始動モード：レバー始動、プッシュ始動、レバー＋プッシュ、ラッチレバー＋プッシュ
• ピストル型はプッシュボタン始動のみ
• ナットランナー組合せ時はリモート始動対応

締付戦略

• トルク制御
• トルク制御＋締付時間監視
• トルク制御＋締付角度監視
• トルク制御＋時間および角度監視
• 角度制御＋トルクおよび時間監視
• 時間制御＋トルクおよび角度監視（時間締め）
• PRE-SELF UNTIGHTENING：戻し角度と戻しと再締付の間隔を設定可能
• POST-SELF UNTIGHTENING：戻し角度と再始動までの待機時間を設定可能
• STOP-BY-TIME：深さで止める用途向けに時間で制御する締付方式

特長

• I/O：8 入力 / 8 出力（21+22 種類の信号に対応）
• 7 個の LED によるプロセス状態の即時表示
• ESD 認証
• 電源ケーブル付属
• 電源電圧：100–240 Vac（230 Vac ±10% 50–60 Hz 記載）
• 延長保証：2 年または 1,000,000 サイクル

用途
工場管理システムと連携して締付データを交換し、クラウド経由で締付プロセスの遠隔可視化・制御・管理を行う Industry 4.0 ソリューションです。

仕様

• 型式：TPU-C3
• コード：686200107
• ケーブル長：3 m
• 寸法 (mm)：L 185 x D 150 x H 105
• 対応工具：eTensil E8CC... / E8MCC...
• 入力：8
• 出力：8
• 動作電圧 (Vdc)：32
• 電源電圧 (Vac)：100 - 240
• 種別：電源・制御ユニット
• 重量 (Kg)：0.8
