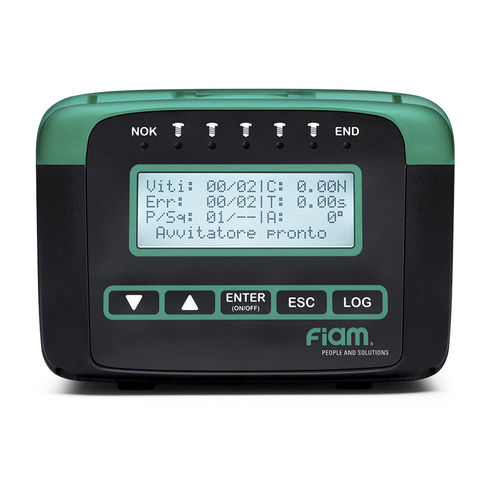

締め付け用制御ユニット TPU-C1

ネットワークディスプレイ付きリモート

制御ユニット TPU-C1
TPU-C1は、トルク/角度制御機能を持つeTensil製ブラシレス電動ドライバーおよびナットランナーモーターを管理するIndustry 4.0対応の制御ユニットです。トルクはモーター電流から推定し、角度はツール内蔵のホールセンサで検出します。これにより精密で連携可能な締付けプロセスを実現します。

主な機能

• ユニットパネルからの作業中トルクおよび角度の調整
• 締付け時間等によるプロセス異常の検出（例：ねじ山の損傷、既に締まっているねじ）
• 外部機器（PLC、治具、アタッチメントセレクタ、ねじ吸着システム）とのインターフェースによる自動化
• リモート管理および状態の可視化
• フェーズおよびシステム状態の通信とリモート制御

基本機能

• 締付けプロセス制御用の1プログラム
• 接続ツールの自動認識と即時設定
• ねじカウント（ポカヨケ機能）
• 表示：OK / NOK、トルク（Nm等）、締付け時間
• 最短/最長締付け時間の管理（ポカヨケ）
• 外し速度の設定可能
• パラメータ保護またはシステム全体ロック用の2レベルパスワード
• ユニットの較正
• 測定単位：Nm / Lb / In. / Kgf.cm
• シリアル通信（RS232）
• 言語選択（IT, EN, DE, FR, ES, TR）
• 直近99件の締付け履歴保存
• 外部機器によるプログラム選択を管理するProgram Sourceモード

スマート機能

• SMART THREAD：セルフタッピングやセルフドリルびスなど、最終トルクがねじ形成トルクより低い場合にも対応
• SMART SPEED：設定角度まで高速、以降精度維持のため所定速度へ切替える二段階締付け
• S.R.O.（Smart Range Optimizer）：設定トルクを解析し、接続されたドライバーモデルに応じた最適な最終回転域を動的に算出

プログラミング - SMART PRO EVO
SMART PRO EVOソフトにより、追加の設定や高度なパラメータ調整が可能です。

起動モード（選択可能）

• レバー起動
• プッシュ起動
• レバー＋プッシュ
• ラッチ付きレバー＋プッシュ

起動に関する注意
ピストル型と組合せる場合はプッシュボタン起動のみが提供されます。ナットランナーと組合せる場合はリモート起動が可能です。

回転方向
右回り（時計回り）または左回り（反時計回り）。

前面照明（LED）
0〜100％で調光可能。

ソフトスタート
ねじの挿入を容易にするための加速ランプ時間を設定可能。

工具回転速度
最小/最大範囲内で設定可能。

締付け戦略

• トルク制御
• トルク制御と締付け時間監視

特長

• I/Oポート：8入力 / 8出力（複数信号タイプ対応）
• プロセス状態を即時表示する7つのLED
• ESD認証
• 電源ケーブル付属
• 電源：100–240 Vac
• 延長保証：2年または1,000,000サイクル

用途
工場管理システムとの統合、データ交換、クラウドプラットフォームを介した締付けプロセスのリモート可視化・制御・管理を目的としたIndustry 4.0ソリューションです。

技術データ
型番：TPU-C1
コード：686200105
ケーブル長：3 m
寸法：L 185 x P 150 x H 105 mm
入力：8
出力：8
動作電圧（Vdc）：32
供給電圧（Vac）：100–240
対応ツール：eTensil E8CC... / E8MCC...
タイプ：制御ユニット
重量：0.8 kg (1.76 lb)

技術仕様

• 型番：TPU-C1
• コード：686200105
• ケーブル長：3 m
• 寸法：L 185 x P 150 x H 105 mm
• 対応シリーズ：E8CC..., E8MCC...
• 対応ツール/ユニット：eTensil
• 入力数：8
• 出力数：8
• 動作電圧（DC）：32 Vdc
• 供給電圧（AC）：100–240 Vac
• タイプ：制御ユニット
• 重量：0.8 kg (1.76 lb)
