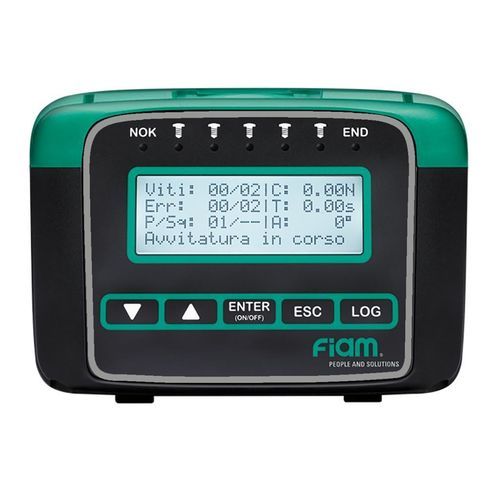

電動ドライバー制御ユニット TPU-A3

ディスプレイ付きプロセスおよび製造データ ヴィジュアリゼーション用調整

制御ユニット TPU-A3
TPU-A3は、トルクトランスデューサーと角度検出用のホールセンサを内蔵したeTensil製ブラシレス電動ドライバの全機能を管理・制御する制御ユニットで、トレーサビリティとインライン検査を可能にします。

主な機能

• オペレーターパネルからの運転中トルク調整。
• 各サイクル終了時の表示：検出トルク、測定角度、OK/NOK判定、締付時間。
• サイクルパラメータの監視による工程異常検出（ねじ山破損、既締め等）。
• PLCや外部機器との通信およびリモート制御。
• 締結時のゴム部品や弾性シール等の有無を確認するPoka Yoke機能。
• 生産ラインへの組み込み用フェーズ／システム状態報告。

機能詳細

• 締付制御用 8 プログラム。
• 最大8ステップのシーケンスを1つプログラム可能。
• Retention機能：プログラム間の待機時間を設定可能。
• 接続ツールの自動認識と設定。
• ねじカウント（Poka Yoke）。
• 締付時間のMin/Max監視 – Poka Yoke。
• 緩め速度の設定。
• 2レベルのパスワード保護（パラメータ保護／システム停止）。
• ユニット校正機能。
• 使用可能単位：Nm / Lb / In. / Kgf.cm。
• 言語選択：IT, EN, DE, FR, ES, TR。
• シリアル通信（RS232）。
• 直近99件の締付結果を保存。
• 作業ステーションや周辺機器とのインターフェース。
• I/O によるリモートでのプログラム選択。
• 締付角のMin/Max監視 – Poka Yoke。
• 外部装置によるプログラム選択を管理する「Program Source」モード。

スマート機能

• SMART THREAD：セルフタッピング、セルフドリリング等、最終トルクがねじ形成トルクより低い場合に有効。
• SMART SPEED：二段階締付戦略（設定角まで高速、続いて低速で最終トルクを正確に制御）により硬い接合部でも再現性を確保。

追加機能

• 締付方向：時計回り／反時計回り。
• 前面照明LED：輝度0–100%調整可能。
• ソフトスタート：加速ランプを調整しねじの刺さりを容易に。
• 工具回転数は最小/最大範囲で設定可能。

締付戦略

• トルク制御。
• トルク制御＋締付時間監視。
• トルク制御＋締付角監視。
• トルク制御＋時間＆角度監視。
• 角度制御＋トルク＆時間監視。
• 時間制御＋トルク＆角度監視（時間による締付）。
• 優勢トルクモニタリング。
• 平均トルク（ローリング）モニタリング。

特殊戦略

• PRE-AUTO UNTIGHTENING：事前緩め角度と次の締付までの待機時間を設定可能。
• POST-AUTO UNTIGHTENING：締付後の緩め角度と待機時間を設定可能。
• STOP-BY-TIME：深さ停止のために所定時間でサイクルを制御。
• SMART TORQUE PROGRAMMING：設定トルク上限で自動的にサイクルを停止し安全性を確保。
• PREVAILING TORQUE：ねじ山角度全体での平均トルクを監視し受入閾値を設定可能。ピークトルク／平均トルク表示。
• AVERAGE TORQUE MONITORING (ROLLING)：角度ベースの試験機能で部品の完全性確認（例：ベアリング）に有用。

仕様（概要）

• I/O ポート：8 入力 / 8 出力（21+22 種類信号）プログラム可能。
• プロセス状態表示用7個のLED。
• ESD 認証。
• 電源ケーブル付属。
• 電源：230 Vac ±10% 50–60 Hz（技術仕様：100–240 Vac）。
• 延長保証：2年または1,000,000サイクル。

用途
高精度な締付と工程管理が必要な工業用途向け。多くの後工程検査を不要にし、生産時間とコストを削減します。

技術仕様

• モデル：TPU-A3
• コード：686200116
• ケーブル長：3 m
• 寸法：L 185 x P 150 x H 105 mm
• 対応工具/ユニット：eTensil E8CA...A
• Input：8
• 動作電圧：32 Vdc
• Output：8
• 電源電圧：100 - 240 Vac
• タイプ：制御ユニット
• 重量：0.8 kg
