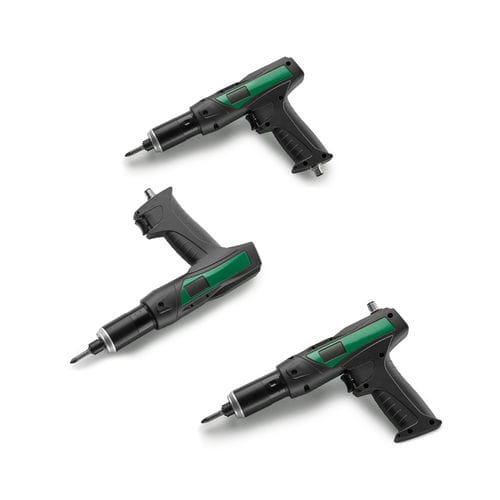

コード式電動ドライバー eTensil E8C AP series

ピストル型自動停止機能付きブラシレス

製品
前方型ピストルグリップのブラシレス電動ドライバー（機械式クラッチおよび自動停止機能付）、Fiam（イタリア）製。

概要
産業向けの組立ライン用に設計されたブラシレス電動ドライバーです。コンパクトで省エネルギー、信頼性が高く、Industry 4.0 環境への統合が可能で、多様な生産現場に対応します。

締め付け制御とユーザーインターフェース
機械式クラッチによるトルク制御システムを装備し、設定トルク到達時に電源を自動停止します。ジョイントの弾性が変動しても高い再現性と極めて低いMean Shiftを保持し、数百万サイクルにわたり安定した値を維持します。リバーシブルボタンは多機能プログラミングに使用でき、締め付け状況を示す6個のLEDインジケータを備えています。

人間工学とグリップ
右利き・左利きの作業者に対応し、手の小さいユーザーにも配慮した前方型ピストルグリップ。垂直面での締め付けに適しています。滑り止め成形カバーを施したエルゴノミックグリップにより、保持性、操作性、断熱性、作業者の快適性を向上させます。

TPU-1 / TPU-2 給電ユニット使用時の機能

• LOW-HIGH 無負荷回転: LOW は技術表の最大回転の約80%
• 前面照明LED: ON/OFF
• 逆回転抑制（UNTIGHTENING INHIBITION）
• ソフトスタート: 停止から定格回転まで1.5秒
• 事前自動逆回転: 4回転（既に締められた部品を緩めてからトルク設定する場合に有効）
• 事後自動逆回転: 4回転（トルクで締めた後、次工程のために緩める場合に有効）

TPU-M1 監視ユニット使用時の機能

• 締め付け制御用プログラム 8 種類
• 最大 8 ステップのプログラムシーケンス 1 件
• Retention: プログラム間の待機時間を設定可能
• 締め付けが難しいクリティカルな接合部の管理
• 無負荷回転範囲: 指定範囲内で調整可能
• 前面LED: 明るさ調整可能
• 逆回転: 有効/無効、回転速度設定可能
• ソフトスタート: 加速時間を設定可能
• 事前自動逆回転: 逆回転角度とその後の停止時間を設定可能
• 事後自動逆回転: 逆回転角度および締め付け後の左回転までの待機時間設定可能
• 時間制御締め付け: トルクを定義せず深さで締め付ける機能
• Industry 4.0: 工場管理システムとの連携が可能

特長

• 接続ケーブル付属
• クイックチェンジチャック
• ESD 認定
• 工具側での "Smart Pro" 多機能プログラミング
• 延長保証: 2 年または 1,000,000 サイクル

適用分野
一般産業、白物家電、自動車および部品、電子機器、航空宇宙、建具（ドア・窓）

仕様

• モデル: E8C2APT-2000
• コード: 111712152
• 締め付けトルク (Lb): 5.3 ÷ 22.1
• 締め付けトルク (Nm): 0.6 ÷ 2.5
• 無負荷回転数 (rpm): 1650 - 2000
• 無負荷回転範囲 (rpm): 1000 ÷ 2000
• アクセサリードライブ: メス六角 1/4"
• ケーブル長 (m): 3
• 寸法 (mm): L 251 x H 177 x Ø 44
• 使用可能給電ユニット: TPU-1 / TPU-2
• グリップ: 上部給電のピストル型
• 使用可能監視ユニット: TPU-M1
• 動作電圧 (Vdc): 32
• 可逆性: 可逆
• 起動方式: 押しボタン
• 供給電圧 (Vac): 100 - 240
• 締め付け技術: 機械式クラッチと自動停止
• 重量 (Kg): 0.85
