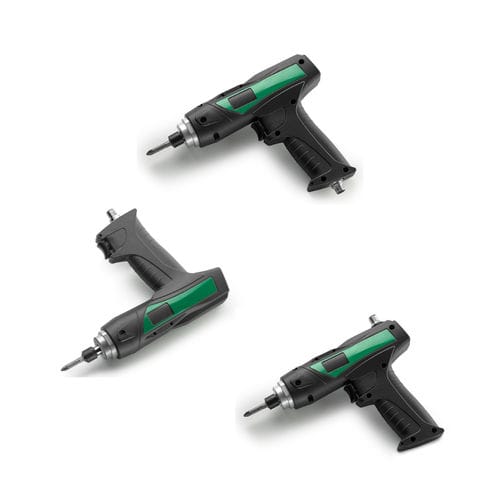

コード式電動ドライバー eTensil E8CC AP series

ピストル型ブラシレス吸収電流によるトルク制御

製品概要
イタリアのFiamが設計・製造したブラシレスのピストルグリップ式電動ドライバー。産業向け組立ラインやIndustry 4.0への統合に適した高精度でコンパクトな工具で、様々なネジ種やロット変動に対応します。

トルクと角度の検出方法
トルクはモーターの消費電流から算出し、角度は内蔵のホールセンサで検出します。TPU-C1またはTPU-C3の制御ユニット上のパラメータで、組立サイクル中にトルクを調整できます。

人間工学と操作性
左右両用の前方ピストルグリップで、手の小さい方にも配慮したスリム設計。滑り止め素材のグリップは保持性と断熱性を向上させます。リバーシブルボタンは多機能プログラミングにも使用可能で、6つのLEDが締付けのフィードバックを表示します。

基本機能：ドライバー + TPU-C1 コントロールユニット

• 締付けプロセスを制御する1プログラム
• 工具の自動認識と即時設定
• 表示：OK / NOK、トルク値（Nm等）、締付け時間
• LEDによる締付け順序表示
• ボルト/ネジのカウント（Poka Yoke）
• 工具回転速度は最小/最大範囲で調整可能
• 緩め（アンタイトニング）：有効/無効、速度設定可能
• ソフトスタート：加速時間調整可能
• 締付け時間の監視により過締めや既に締まったネジ等の異常を検出
• 最大99件の締付けを記録（工程統計）
• PLC等との接続とリモート管理に対応
• 用途に応じたパラメータ設定が可能
• 8 + 8 プログラム可能I/O（9 + 11 種類の信号）
• Smart Pro プログラミングでサイクル終了や異常を管理
• Industry 4.0：工場管理システムとの接続に対応

特殊機能

• SMART THREAD：セルフタッピングやセルフドリル等、最終トルクがねじ形成トルクより低い場合に対応
• SMART SPEED：2段階の速度戦略（設定角度まで高速、その後精度確保のための低速）
• S.R.O.（Smart Range Optimizer）：設定トルクと接続ドライバーを基に最適な最終速度帯を自動算出し、過トルクを防止

追加機能：ドライバー + TPU-C3
TPU-C1の機能に加え、TPU-C3は以下を提供します：

• 8プログラムによるプロセス制御
• 最大8ステップのシーケンスを1件プログラム可能
• 締付け時間の最小/最大監視（Poka Yoke）
• 締付け角度の最小/最大監視（Poka Yoke）
• 表示：OK / NOK、トルク、時間、角度
• 8 + 8 プログラム可能I/O（21 + 22 種類の信号）
• Retention：プログラム間の待機間隔を設定可能

TPU-C3の追加機能

• PRE-AUTO UNTIGHTENING：緩め角と緩めと次の締付けの間の待機時間を設定（電気コネクタ処理などに有用）
• POST-AUTO UNTIGHTENING：締付け終了後の左回転再開までの角度と待機時間を設定可能
• STOP-BY-TIME：トルクを定義せず高さ/時間で締付けを行う

追加の締付け戦略（TPU-C3）

• トルク制御
• トルク制御＋締付け時間監視
• トルク制御＋角度監視
• トルク制御＋時間と角度の監視
• 角度制御＋トルクと時間の監視
• 時間制御＋トルクと角度の監視（Stop-by-time）

特徴

• 接続ケーブル付属（3 m）
• クイックチェンジチャック（1/4" 内六角）
• ESD認証
• 延長保証：2年または100万サイクル

適用分野
高い生産柔軟性が求められる産業向け生産環境：ロットの変動や多様なねじ種に対応します。

技術仕様

• 型式：E8CC2APT-2000
• コード：111712181
• トルク範囲（Nm）：0.3 ÷ 2
• トルク範囲（Lb）：2.6 ÷ 17.7
• 無負荷回転数（rpm）：300 ÷ 2000
• アクセサリ接続：1/4" 内六角
• ケーブル長（m）：3
• 対応コントローラ：TPU-C1 / TPU-C3
• 外形寸法（mm）：L 196 x H 177 x Ø 44
• グリップ：上給電のピストル型
• 動作電圧（Vdc）：32
• 供給電圧（Vac）：100 - 240
• リバーシブル：可
• 起動方式：プッシュボタン
• 締付け技術：電流検出によるトルク/角度制御
• 重量（Kg）：0.67
