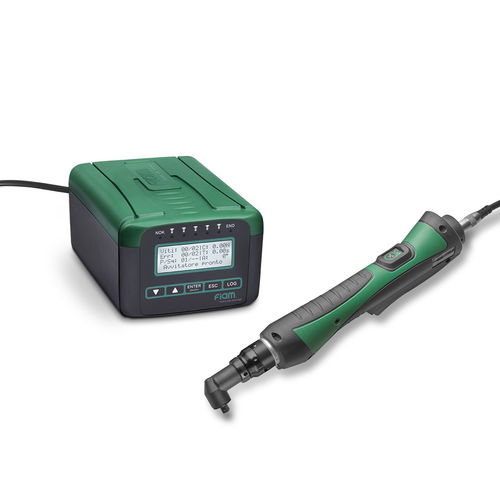

電動式ナットランナ－ eTensil E8CC 90A series

直角タイプの機器装備

製品種別
ブラシレス電動直角ナットランナー E8CC2A90-2000。90°ヘッド、モーター電流から算出するトルク／角度制御を備え、Fiam（イタリア）製。狭所対応のコンパクト設計、低メンテナンス、高精度締付けを実現し、Industry 4.0環境に適合します。

主要機能の説明
トルクはモーター電流の計測で検出し、角度は内蔵のホールセンサーで取得します。TPU-C1または上位のTPU-C3制御ユニットで、組立サイクル中にトルクや角度のパラメータを変更可能。レバースタートは作動圧9 Nと低負荷。リバーシブルボタンは多機能プログラミングに対応し、信号用LEDを装備。左右兼用の人間工学に基づくグリップで、女性の手にも配慮した設計です。

基本機能：ドライバー + TPU-C1制御ユニット

• 締付けプロセス制御用プログラム 1 種
• 工具の自動認識と即時設定
• OK / NOK 結果表示および締付け時間表示
• 締付け順序をLEDで表示
• ねじカウント（ポカヨケ）
• 工具回転数を最小/最大範囲内で設定可能
• 照明LEDの明るさ調整
• 逆回転（ねじ外し）：有効/無効、速度設定可
• ソフトスタート：加速時間設定可
• 締付け時間監視による工程異常検知
• 最大99回分の締付けを記録（工程統計）
• PLC等との遠隔管理対応
• Smart Thread（自己ねじ切り等の特殊ねじ対応）
• Smart Speed（高速度→精密速度の2段戦略）
• 用途に応じたパラメータ設定可能
• I/O 8 + 8 プログラマブル（9 + 11 種類の信号）
• Smart Pro プログラミング（サイクル終了/異常/許容エラー管理）

TPU-C1 の締付け戦略

• トルク制御
• トルク制御＋締付け時間監視

追加機能：ドライバー + TPU-C3 制御ユニット
TPU-C1 機能に加え、TPU-C3 は以下を提供します：

• 最小/最大締付け角度制御（ポカヨケ）
• サイクル終了時に角度（ANGLE）値を表示、時間とトルク値も併記
• 締付けプロセス制御用プログラム 8 種
• 最大8ステップのシーケンスを1つ登録可能
• I/O 8 + 8 プログラマブル（21 + 22 種類の信号）
• プレ自動緩め（Pre-auto untightening）：緩め角度と緩め〜次締付け間の待ち時間を設定可
• ポスト自動緩め（Post-auto untightening）：締付け後の緩め角度と待ち時間設定可
• 時間制御締付け（Stop-by-time）：トルクを定義せず深さ/時間で停止

TPU-C3 の追加締付け戦略

• 角度監視付きトルク制御
• 時間および角度監視付きトルク制御
• トルク監視付き角度制御
• トルク監視付き時間制御（時間締付け）

特長

• フロント照明LED
• 接続ケーブル付属（3 m）
• クイックチェンジチャック（1/4" 凸角）
• ESD認証
• 延長保証：2年または100万サイクル

用途
高い生産柔軟性が求められる工業生産ラインに最適：自動車、家電分野や、壁際・プロファイル付近など狭所での締付け作業に適しています。

仕様

• 型式：E8CC2A90-2000
• コード：111712130
• 締付けトルク：0.3 ÷ 2 Nm（2.6 ÷ 17.7 Lb）
• 無負荷回転数：300 ÷ 2000 rpm
• アクセサリ駆動：1/4" 凸角
• ケーブル長：3 m
• 対応制御ユニット：TPU-C1 / TPU-C3
• 寸法：Ø 39 x L 327 mm
• グリップ：90° 角度ヘッド（エルゴノミクス、両手対応）
• 動作電圧（Vdc）：32
• 供給電圧（Vac）：100 - 240
• 起動方式：レバースタート（作動力 9 N）
• 質量：0.76 kg
