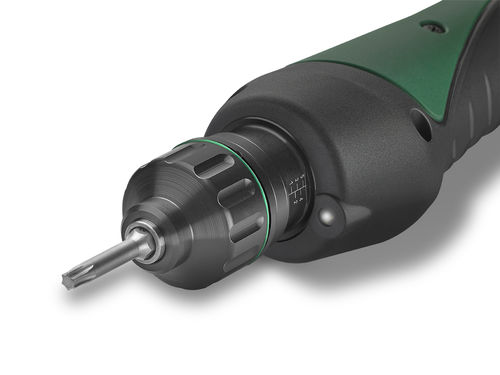

コード式電動ドライバー eTensil E8C ARE

ストレートトルク調整付きブラシレス

製品概要
Fiamがイタリアで設計・製造したブラシレスの直型電動ドライバー。量産での繰り返し使用を想定し、Industry 4.0への接続が可能で、各種産業の組立に適しています。

使用上の注意
部品やネジの種類を頻繁に切り替える工程に適しています。外部からトルクを素早く繰り返し調整でき、工具を開ける必要がありません。

締付制御
設定トルクに達すると電源を自動遮断する機械式クラッチによるトルク制御を備えています。最新世代のクラッチにより高い再現性と低いMean Shiftを実現し、接合部の弾性が変動しても何百万サイクルにわたり値を維持します。

人間工学と起動
低負荷起動：レバー作動圧はわずか9 Nで、作業者の疲労を軽減します。反転ボタンは多機能プログラミングにも使用でき、状態表示用LEDを備えます。直型のエルゴノミックグリップは左右どちらの手にも適し、小さめの手にも配慮した設計です。絶縁性のあるソフトな被覆と滑り止めリングにより手が締付ポイントに滑り込むのを防ぎます。

TPU-1およびTPU-2電源ユニット使用時の機能

• 低–高 無負荷回転数：LOWは表示最大回転数の約80％
• 前方照明LED：ON/OFF可能
• 緩め禁止機能
• ソフトスタート：停止から定格回転数まで1.5秒
• 事前自動緩め：4回転（事前に締められた部品の緩めに有効）
• 事後自動緩め：4回転（締付後に緩める必要がある工程に有効）

TPU-M1監視ユニット使用時の機能

• 無負荷回転数範囲：表示範囲内で設定可能
• 前方照明LED：光量調整可能
• 緩め機能：ON/OFF、回転速度設定可能
• ソフトスタート：加速時間設定可能
• 事前自動緩め：緩め角度と緩め後の休止時間設定可能
• 事後自動緩め：緩め角度と締付後の左回転開始までの休止時間設定可能
• 時間指定停止締付：トルクではなく深さで停止するモード
• Industry 4.0：工場管理システムとの連携が可能

特長

• ミーリング加工されたリングナットを回して外部でトルク値を調整
• 起動方式：レバー
• 作業領域前方のLED照明
• 接続ケーブル付属
• クイックチェンジチャック
• ESD認証
• 「Smart Pro」多機能プログラミング
• 延長保証：2年または1,000,000サイクル

適用産業
一般産業、家庭用機器、自動車・部品、電子、航空、窓枠・ドア枠

仕様 / 技術データ

• モデル：E8C2ARE-2000
• コード：111712070
• 締付トルク (Lb)：5.3 ÷ 22.1
• 締付トルク (Nm)：0.6 ÷ 2.5
• 無負荷回転数 (rpm)：1650–2000
• 無負荷回転数範囲 (rpm)：1000 ÷ 2000
• アクセサリ駆動：メス六角 1/4"
• ケーブル長 (m)：3
• 寸法 (mm)：Ø 39 x L 275
• 使用電源ユニット：TPU-1 / TPU-2
• グリップ：直型
• 監視ユニット：TPU-M1
• 動作電圧 (Vdc)：32
• 反転機能：あり
• 起動方式：レバー
• 供給電圧 (Vac)：100 - 240
• 締付技術：機械式クラッチ、外部クラッチ調整、自動停止
• 重量 (Lb)：1.85
• 重量 (Kg)：0.84
