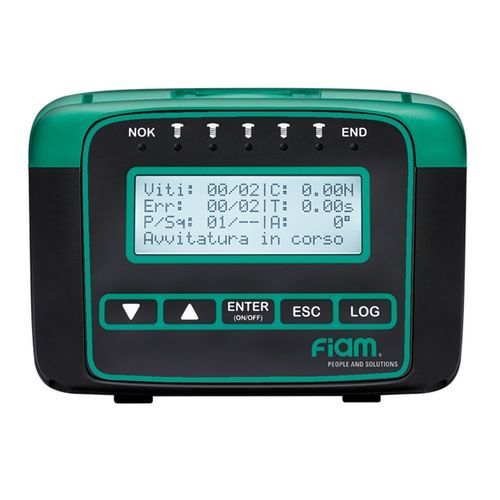

TPU-M1 監視ユニット
TPU-M1 は、組み合わせ式の締付け工具の機能を監視・管理する監視ユニットです。eTensil のブラシレス電動ドライバーおよび機械式クラッチと自動停止機能を備えたナットランナーモーター向けに設計され、工具への電源供給と、産業用組立ライン向けのプログラム可能な工程制御・データ通信機能を提供します。

基本機能

• 接続された工具を自動認識し、そのパラメータに即時設定して初期設定エラーを防止
• 表示：OK/NOK 結果、締付時間、角度値
• ネジカウントによる Poka Yoke 機能
• プロセス異常の検出（例：ねじ山の損傷、既に締められたネジ）
• 最大99件の締付けデータを保存
• PLC やライン上の他装置とインターフェース可能、リモート管理対応
• 可撓性ガスケットやゴム部品など、重要な接合部の管理

プログラミング — SMART PRO EVO
ユニット上で直感的かつ迅速に設定できる各種パラメータ機能を搭載しています。

起動モード

• レバースタート
• プッシュトゥスタート（押しボタン起動）
• レバー + プッシュ
• 「ラッチレバー」 + プッシュ（ピストル型はプッシュのみ、ナットランナーモーターはリモート起動対応）

追加制御

• 異常時の起動ブロック
• 作業領域用の前面照明 LED
• 逆回転（外し）機能：有効/無効、速度設定可能
• ソフトスタート：加速ランプ時間を調整してネジの挿入を容易に
• 工具回転速度：最小/最大範囲内で設定可能

プレ/ポスト自動外し・時間制御締付け
プレ自動外し：外し角度と外し後の次回締付けまでのインターバルを設定可能（コネクタ作業に有効）。ポスト自動外し：締付け終了後の逆回転開始前の角度と待ち時間を設定。時間制御締付け：所定の深さまで締めるために、定めた締付時間でサイクルを制御します。

締付戦略

• 機械式クラッチによるトルク制御
• トルク制御＋締付時間監視
• 角度制御＋締付時間監視
• 時間制御（Stop-by-time）

特長

• 締付けプロセスを制御する8つのプログラム
• 最大8ステップのプログラム可能なシーケンス1件
• プログラム間の待機時間（Retention）を設定可能
• I/O ポート：8入力 / 8出力、21 + 22 種類の信号
• プロセス状態を即時表示する7つの LED
• シリアル通信（RS232）
• 言語選択：IT, EN, DE, FR, ES, TR
• ESD 認証
• 電源ケーブル付属
• 電源：100–240 Vac（動作 230 Vac ±10% 50–60 Hz）
• 延長保証：2年または100万サイクル

適用分野
Industry 4.0 ソリューションとして、工場管理システムとの連携によるデータ交換、クラウドプラットフォーム経由での遠隔可視化、制御、締付けプロセス管理を実現します。

技術仕様

• 型式：TPU-M1
• コード：686200109
• ケーブル長 (m)：3
• 寸法 (mm)：L 185 x P 150 x H 105
• 対応工具/ユニット：eTensil E8C... / E8MC...
• 入力数：8
• 動作電圧 (Vdc)：32
• 出力数：8
• 電源電圧 (Vac)：100 - 240
• タイプ：監視ユニット
• 重量 (Kg)：0.8
