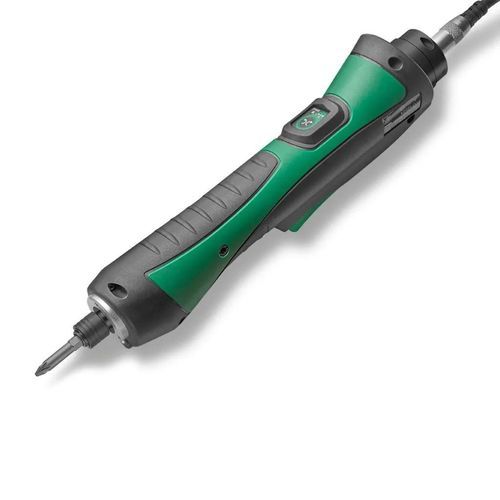

内蔵型換器付き電動ドライバー eTensil E8CA series

コード式ストレート

トランスデューサ内蔵トルク角度制御 ストレート電動ドライバー

概要
Fiamイタリア設計・製造のブラシレス電動ドライバー。内蔵トルクトランスデューサとホールセンサにより高分解能のトルク・角度計測が可能で、生産工程の管理に適した産業用工具です。

トルク精度
±5%Cm および CmK ≥ 1.67.

ドライバーTPU-A3 コントロールユニットシステム機能

• 締付プロセス管理用 8 種類のプログラム
• 最大 8 ステップまでのシーケンスを 1 種類プログラム可能
• 工具の自動認識と即時構成
• 表示OK/NOK ステータス
• トルク値Nm
• 角度値
• 締付時間
• LED による締付順序表示
• ビスカウントPoka Yoke
• 工具回転速度は範囲内で設定可能
• 前方照明 LED明るさ調整可
• 逆回転緩め機能ON/OFF、速度設定可
• ソフトスタート加速時間設定可
• 締付時間監視により過締めや既締め検出
• 最大 99 件の締付データ保存工程統計
• PLC 等との接続・遠隔制御対応
• SMART THREADタッピング等に対応
• SMART SPEED2 段階速度戦略で精度向上
• パラメータ設定で多用途に対応、I/O 8+8 プログラム可能
• Smart Pro によるサイクル終了異常管理
• Min/Max 角度管理Poka Yoke
• 各サイクル終了時に角度・時間・トルクを表示

特別機能

• PRE-AUTO UNTIGHTENING緩め角度と緩めと次締めの間の待機時間を設定可能コネクタ作業に有用
• POST-AUTO UNTIGHTENING締付後の左回転前の待機時間と緩め角度を設定可能
• STOP-BY-TIMEトルクを定義せず高さ時間で停止する締付

支配トルクと監視

• PREVAILING TORQUEねじ込み角度全体で検出された平均トルクを監視し、許容閾値を設定可能。目標トルクは設定値に検出平均トルクを加算して摩擦損失を補償
• AVERAGE TORQUE MONITORINGROLLING角度ベースの戦略で平均トルクを表示・検証するテスト機能

締付戦略

• トルク制御
• トルク制御角度監視
• トルク制御時間監視
• トルク制御時間・角度監視
• 角度制御トルク監視
• 時間制御トルク監視Stop-by-time
• 支配トルク制御
• 平均トルク監視ローリング

機能

• 始動方式レバー作動圧 9 N
• ビス吸着ヘッド取り付け用フロント下地
• 作業領域前方 LED 照明
• 接続ケーブル付属3 m
• クイックチェンジチャック内六角 1/4"
• ESD 認証
• トルク値に関する性能証明書1 年有効
• 延長保証2 年または 1,000,000 サイクル

人間工学と使用
始動に要する力が低く9 N、作業者の負担を低減。可逆ボタンで多機能設定が可能、LED による状態表示。右利き・左利き対応のストレートグリップで小さな手にも配慮した設計。

用途
締付工程の管理とトレーサビリティが求められる産業向け。後工程検査を削減し、生産時間とコストの最適化に寄与します。

仕様

• 型式% MODELS
• アクセサリードライブ内六角 1/4"
• ケーブル長3 m
• コントローラTPU-A3
• 寸法Ø 39 x L 257 mm
• グリップストレート
• 駆動電圧Vdc32
• 電源Vac100–240
• 重量0.81 kg
