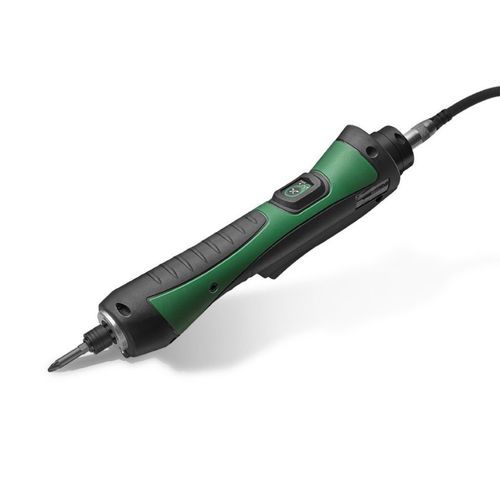

吸収電流によるトルク制御電動ドライバー eTensil E8CC series

コード式ストレート自動停止機能付き

カテゴリ
直タイプ無刷式（ブラシレス）電動ドライバー — 電流検出式トルク/角度制御

製品説明
イタリアのFiamが設計・製造したE8CC2A-2000は、産業向け組立ライン用のハンドヘルド無刷式電動ドライバーです。トルクはモーターの消費電流から算出し、角度は内蔵のホールセンサで検出します。トルク・角度のパラメータは接続された電源/制御ユニット（TPU-C1 または TPU-C3）でサイクル中に調整可能です。

人間工学および安全性
レバースタートの作動力はわずか9 Nで、作業者の疲労を低減します。リバーサルボタンは多機能プログラムキーとしても機能し、表示用LEDを備えます。左右両利き対応のエルゴノミックグリップは小さめの手を想定し、柔らかい絶縁材で被覆、締結点に近い位置での操作に適しています。

Pick & Place対応
ねじ吸着ヘッドの前面取り付けに対応（吸着ヘッドと真空ポンプは別売）。SSU真空ポンプとの連動でPick & Place運用が可能です。

基本機能（ドライバー＋TPU-C1）

• 締付プロセス制御用プログラム×1
• 工具の自動認識と即時設定
• OK/NOK表示、Nm単位のトルク値、締付時間表示
• LEDによるシーケンスおよびねじのカウント（Poka Yoke）
• 回転速度の最小/最大範囲での可変
• 正逆転締付、逆回転（外し）を有効/無効化可能
• ソフトスタート（加速ランプ）をプログラム可能
• 締付時間監視による異常検出（ねじ山飛び、既締め等）
• 直近99件の締付データを記憶
• リモート制御およびPLC/ワークステーション連携
• I/O 8 + 8（フリープログラム可能）

高度機能（例）

• SMART THREAD：成形トルクが締付最終トルクより大きい自己切削ねじ等への対応
• SMART SPEED：二段階速度戦略（設定角度まで高速、その後精度確保のため制御速度）
• S.R.O. – Smart Range Optimizer：選択トルクに基づく最適終速レンジを自動判別

締付戦略

• トルク制御
• サイクル時間監視付きトルク制御

追加機能（ドライバー＋TPU-C3）
TPU-C1の全機能に加え：

• 締付プロセス制御用プログラム×8
• 最大8ステップのシーケンス設定
• 締付中に検出される角度値、OK/NOK、トルク値、締付時間の表示
• 締付時間および締付角度のMin/Max監視（Poka Yoke）
• I/O 8 + 8（拡張シグナルタイプ）
• プログラム間の待機時間（Retention）を設定可能

サイクル関連機能

• PRE-AUTO-UNSCREW / POST-AUTO-UNSCREW：戻し角度とポーズ時間を設定可能
• 時間指定締付（深さではなく時間で止める用途）

特徴

• ユニット側で選択可能な4種類の始動方式：レバー、押し、レバー＋押し、ラッチレバー＋押し
• ねじ吸着ヘッド取り付け用前面プレパレーション
• 作業領域用LED照明
• 接続ケーブル付属
• クイックチェンジチャック（内六角1/4"）
• ESD認証
• 延長保証：24か月または100万サイクル

適用分野
バッチ変動や多種ねじに対応する高い生産柔軟性を要する産業生産環境。自動化／半自動化ラインに適合します。

仕様

• モデル：E8CC2A-2000
• 品番：111712100
• トルク範囲（Nm）：0.3 ÷ 2
• 無負荷速度範囲（rpm）：300 ÷ 2000
• アクセサリ取付：内六角 1/4"
• 寸法（mm）：Ø 39 x L 275
• 始動：Programmable
• ケーブル長（m）：3
• 重量（Kg）：0.76
• グリップ：STRAIGHT
• リバーシブル：Reversible
• 締付技術：電流検出によるトルク/角度制御
• 電源電圧（Vac）：100 - 240
• 動作電圧（Vdc）：32
• 対応ユニット：TPU-C1 / TPU-C3
