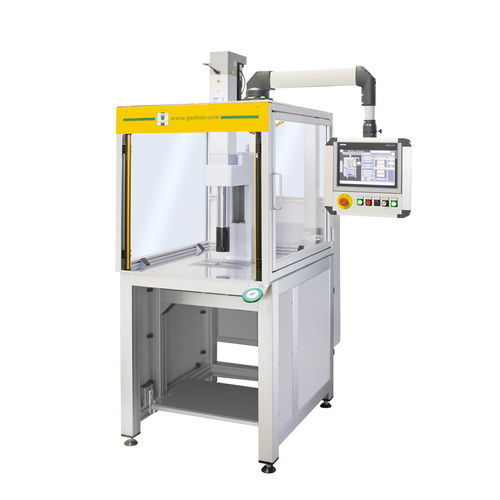

電動式プレス機 10 SRV

産業用統合制御装置付きサーボドライブ

概要
Servopress – 産業用途向けの高精度電動プレス。サーボ駆動と安全制御D-Conを備えた、制御されたプレス作業に適しています。

寸法表
A: 565
C: 815
D: 340
E: 200
F: 150
G: 120
U: 32
V: Ø 15 H7
X: 475
X1: 350
Y: 1413

付属品

• 回転テーブル 2–24ピッチ、SpiceFlex / D-Con 制御のプレスに適合
• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ

仕様

• プレス種別: Servopress
• 操作: コントロール付き
• オーバーハング: 200 mm
• 取付高さ: 420 mm
• ストローク長: 350 mm
• 力生成: サーボ駆動
• 位置穴: Ø15 H7
• クランプ部: 取外し可能なクランプ部
• ねじれ防止ガイド: ねじれなし
• 押圧力: 10 kN
• 貫通速度: 最大 250 mm/s
• 電源: 16A/400V
• 安全制御: D-Con
• 繰返し精度: 0.01 mm（熱平衡時）
• 工具重量: 最大 50 kg（保持ブレーキ無し 10 kg）
• 標準色: RAL 7035
• 重量: 495 kg
