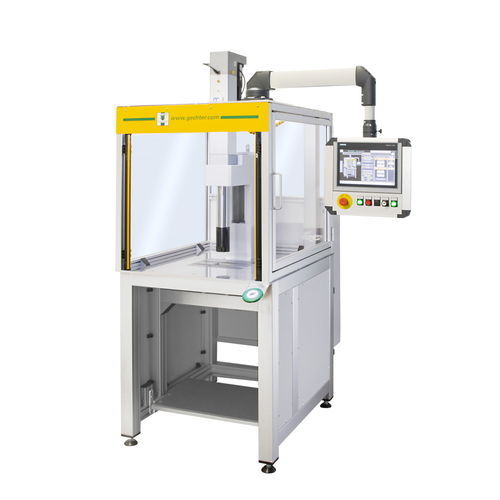

電気機械式プレス機 20 SRV G601

統合制御装置付きサーボドライブ

寸法表
A: 713
C: 769
D: 340
E: 300
F: 150
G: 120
U: 32
V: Ø 15 H7
X: 325
X1: 325
Y: 1363

付属品

• 分割2–24の回転テーブル、SpiceFlex / D-Con制御を搭載したプレスに対応
• SpiceFlex / D-Con用プラグ接続付き有線フットスイッチ

技術仕様

• プレス種類：サーボプレス
• 操作：制御付き（SpiceFlex / D-Conに対応）
• 突出量（オーバーハング）：300 mm
• 取り付け高さ：325 mm
• ストローク長：325 mm
• 力の発生：サーボ駆動
• 位置決め穴：Ø15 H7
• ワーク把持：着脱可能なクランプ片
• ねじれ防止ガイド：ねじれ防止
• プレス力：20 kN
• 移動速度：最大 250 mm/s
• 電源：16A / 400V
• 安全制御：D-Con
• 繰返し精度：0.01 mm（熱的定常状態）
• 工具重量：最大 50 kg（ホールディングブレーキなし：10 kg）
• 標準色：RAL 7035
• 重量：495 kg
