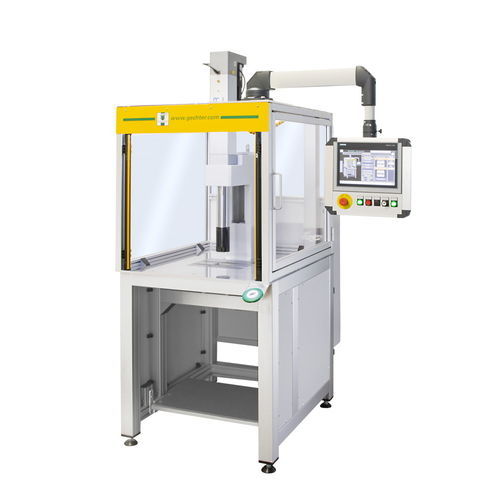

電動式プレス機 10 SRV G601

統合制御装置付きサーボドライブペダルコントロール

製品概要
Servopress 型番 SRV G601 は、10 kN の押圧力を発生します。産業用途の精密電動プレス用に設計されており、サーボ駆動による力生成、ねじれ抑制ガイド、取り外し可能な締め付け部を備えています。SpiceFlex／D-Con に対応する制御装置が搭載され、D-Con 安全制御を備えています。

寸法表
A: 713
C: 769
D: 340
E: 300
F: 150
G: 120
U: 32
V: Ø 15 H7
X: 325
X1: 325
Y: 1363

付属品

• ラウンドテーブル 2–24ピッチ、SpiceFlex / D-Con 制御対応のプレスに適合
• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ

特長 / 技術仕様

• プレス種別：Servopress
• 操作方式：制御付
• オーバーハング：300 mm
• 取付高さ：325 mm
• ストローク長：350 mm
• 力生成：サーボ駆動
• 位置穴：Ø15 H7
• 締付部：取り外し可能な締付部
• ねじれ抑制ガイド：ねじれなし
• 押圧力：10 kN
• 送り速度：最大 250 mm/s
• 電源：16 A / 400 V
• 安全制御：D-Con
• 繰返し精度：0.01 mm（熱平衡時）
• 工具重量：最大 50 kg（保持ブレーキなし 10 kg）
• 標準色：RAL 7035
• 重量：495 kg
