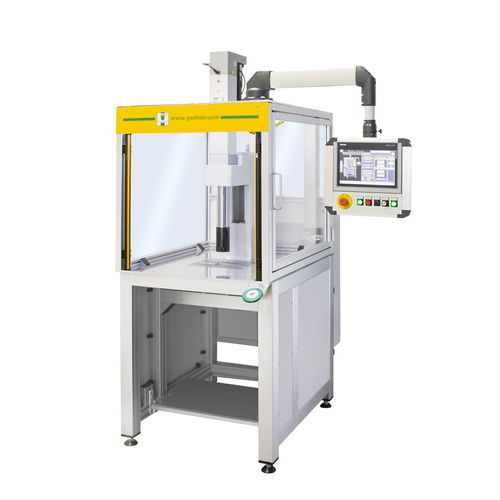

電動式プレス機 SRV

組み立て統合制御装置付きサーボドライブ

製品
サーボプレス SRV 40 kN。産業用途の加圧・組立作業向けに設計されており、生産ラインへの組み込みや金型を用いたプレス作業に対応します。

寸法表
A: 565
C: 815
D: 340
E: 200
F: 150
G: 120
U: 50
V: Ø 25 H7
X: 410
X1: 350
Y: 1563

付属品

• 回転テーブル 2–24 分割、SpiceFlex / D-Con 制御搭載プレスに適合
• 有線フットスイッチ（SpiceFlex / D-Con 用プラグ接続）

仕様

• プレス種類: サーボプレス
• 操作: 制御付
• 張出し: 200 mm
• 据付高さ: 420 mm
• ストローク長: 350 mm
• 力発生方式: サーボ駆動
• 位置穴: Ø15 H7
• ワーク把持: 取り外し可能な把持具
• ねじり防止ガイド: ねじり防止
• 加圧力: 40 kN
• 送り速度: 最大 250 mm/s
• 電源: 16 A / 400 V
• 安全制御: D-Con
• 繰返し精度: 0.01 mm（熱的に定常状態で）
• 工具重量: 最大 100 kg（保持ブレーキ無し 15 kg）
• 標準色: RAL 7035
• 重量: 495 kg
