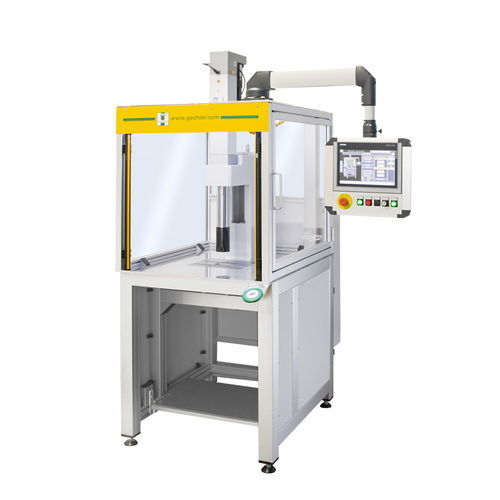

電気機械式プレス機 40 SRV G601

電子成形接合

概要
サーボプレス SRV G601 は、40 kN のプレス力を発生するサーボ駆動のプレス機で、セーフティコントロール（D-Con）を統合しています。再現性のある位置決めとプログラム可能な制御インターフェースを備えた、組立・プレス工程向けに設計されています。

寸法
A: 713
C: 769
D: 340
E: 300
F: 150
G: 120
U: 50
V: Ø 25 H7
X: 310
X1: 310
Y: 1513

付属品

• ラウンドテーブル 2–24 分割、SpiceFlex / D-Con 制御搭載プレスに適合
• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ

仕様 / 技術データ

• プレス形式: サーボプレス
• 操作方式: コントロール付き
• 張り出し: 300 mm
• 取付高さ: 310 mm
• ストローク長: 310 mm
• 力発生方式: サーボ駆動
• 位置決め穴: Ø15 H7
• 治具の固定: 取り外し可能なクランプ片
• ねじれ防止ガイド: ねじれ無
• プレス力: 40kN
• 送り速度: 最大 250mm/s
• 電源: 16A/400V
• 安全制御: D-Con
• 再現精度: 0,01mm（熱的定常状態時）
• 工具重量: 最大 100kg（保持ブレーキ無しで15kg）
• 標準色: RAL 7035
• 重量: 495 kg

用途

• 組立におけるプレス・結合作業
• 生産ラインでの成形および軽度のプレス作業
• 自動供給装置や治具交換システムへの組込み
