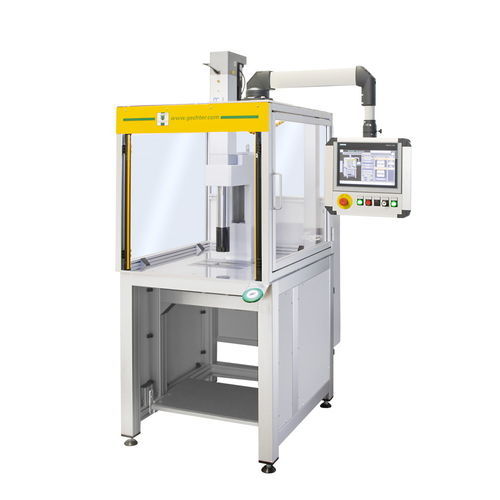

電動式プレス機 20 SRV

成形接合組み立て

概要
Servopress (SRV) は高精度な産業用プレス作業向けに設計された電動サーボプレスです。本機はサーボ駆動により20 kNの加圧力を発生し、制御された再現性のある加圧作業を目的としています。組立・接合・成形工程での可変プレスプロファイルと高い繰り返し精度を必要とする用途に適しています。

寸法
A: 565
C: 815
D: 340
E: 200
F: 150
G: 120
U: 32
V: Ø 15 H7
X: 475
X1: 350
Y: 1413

付属品

• 分割数2–24の円形テーブル（SpiceFlex / D-Con制御付プレス用）
• SpiceFlex / D-Con用プラグ接続の有線フットスイッチ

特長 / 技術仕様

• プレス種類: サーボプレス
• 操作: 制御付
• 張り出し (overhang): 200 mm
• 取付高さ: 420 mm
• ストローク長: 350 mm
• 力発生方式: サーボ駆動
• 取付穴: Ø15H7
• クランプ: 取外し可能なクランプ片
• ねじれ防止ガイド: ねじれ防止
• 加圧力: 20 kN
• 送り速度: 最大 250 mm/s
• 電源: 16A/400V
• 安全制御: D-Con
• 繰返し精度: 0.01 mm（熱的に定常状態時）
• 工具重量: 最大 50 kg（保持ブレーキ無し 10 kg）
• 標準色: RAL 7035
• 重量: 495 kg
