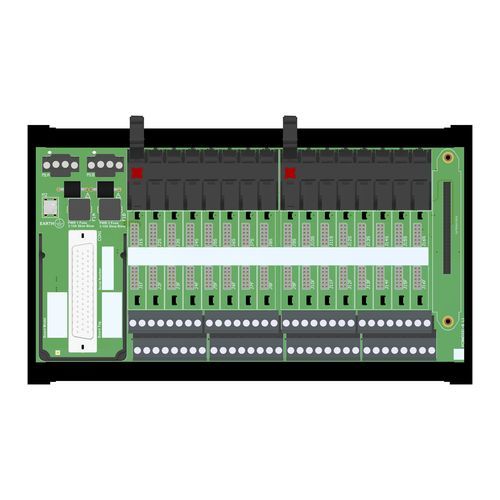

差し込み式端子台 X1-TB-16-TRI-01

スプリングプッシュインパワー

I.S. SIL3 16-pos X1-Series Termination Board for Tricon CX UIO 3902(A)X and AO 3809(A)X Cardこのターミネーションボード(X1-TB)は、システムのI/OカードとX1-Seriesモジュールを直接接続します。本質安全防爆および安全エリアと危険エリア間の信号絶縁は、X1 シリーズ関連装置（X1-IS）によって行われます。X1-TBの24 Vdc電源は、2つのプラグイン端子台に接続され、冗長電源として使用できます。SIL 3 / SC 3ゾーン0 / ディビジョン1からの入力ゾーン2 / ディビジョン2への設置Tricon CX UIO & AOカード・ボード・インターフェース最大16チャンネル用16ポジション・ユニバーサル・ボード・インターフェースケーブル敷設およびメンテナンス・コストの低減シングル・ループ切断によるメンテナンス作業の容易化コンフィギュレーションおよびモニター用X1-GWゲートウェイのホストの可能性3ポート絶縁、入力/出力/供給技術仕様:ポジション/チャンネル数：16消費電力： 0.電源電圧：公称24Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブル端子ブロック、電圧を混合するためのORダイオード付き：消費電流： 10 mA @ 24 Vdc（両電源使用時、モジュールなし）、typical.Max消費電流： 1.最大消費電流：5 A（全電源として）、3.15 Aタイムラグヒューズ保護。供給接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm²の終端に対応。フィールドインターフェース接続：極性プラグイン式ディスコネクト8ポジションねじ端子台またはプッシュイン式スプリング端子台により、最大2.5 mm²の終端に対応：システム・インターフェース・タイプ：システム・インターフェースは電流をシンクします。システム・インターフェース接続：SUB-D 50極オス・コネクター1個（メスの相手側コネクターが必要）：システム・ケーブル：4X00227-5xx（AOカード3809X付き）、4X00224-3xx（UIOカード3902X付き）：500 mAEアース・インターフェイス接続：最大2 mm²までの導体用のねじ端子台：フィールド/システム2.5 kV; フィールド/サプライ2.5 kV; システム/サプライ500 V; アース/システム500 V; アース/フィールド500 V; アース/サプライ500 V.動作温度: -40～+70 °C最高高度: 2000 m a.s.l.Storage 温度: -45～+80 °CE機器：関連機器および非スパーキング電気機器：Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.Mounting：重量：約1 kg（モジュールを除く）：安全エリアまたはゾーン2またはディビジョン2.Dimensions：幅243mm、奥行き143mm、高さ155mm。
