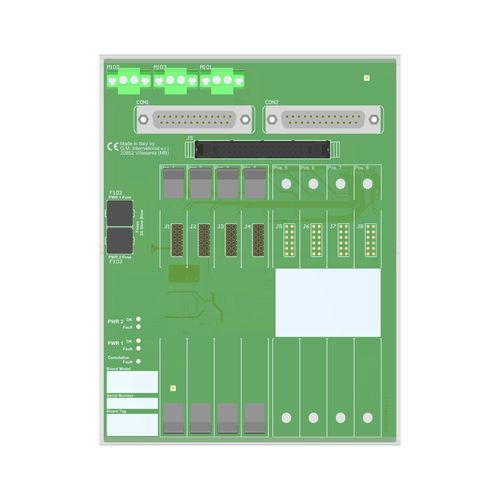

差し込み式端子台 TBE-D5004-MOD-001

リレー用パワープラスチック

このエンクロージャ付き終端ボード（TBE）は、システムのI/OカードとD5000 / D6000シリーズモジュールを直接接続するための端子を提供します。本質安全防爆の保護と安全エリアと危険エリア間の信号絶縁は、D5000シリーズ関連機器によって提供されます。TBE の 24 Vdc 電源は、2 つのプラグイン端子台に接続され、冗長電源として使用できます。Modicon M580 AO ボードインターフェース最大 4 チャンネル用 4 ポジション終端ボード外部 GMI HART® Mux 5700(-110)への接続ケーブルの敷設およびメンテナンスコストの削減電源障害監視シングル DIN レール取付けキット用取付け金具付属技術仕様:ポジション数：4最大チャンネル数4電源電圧：公称24Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブル端子台、電源電圧を混合するためのORダイオード付き： 1.最大許容消費電流：5 A（全電源として）接続（供給）：保護ヒューズ：2 Aタイムラグ故障検出：オンボード診断では、電源の整合性とモジュールの累積障害の両方を監視します。故障は、ソリッドステート・リレーを停止させ、対応するLEDを点灯させることで報告されます。以下の場合、アラームが発生します：1) 電源1または2＜17 Vdc、2) 電源1または2＞33 Vdc、3) モジュール累積故障ON。以下の場合、アラームは解除される：1) 20 Vdc < 電源 1 および 2 < 30 Vdc および 2) モジュール累積フォルトなし：100 mA 35 V（≤ 1 V電圧降下）I/Oカードインターフェイス接続：2つの25極SUB-Dオスコネクタ（メス嵌合コネクタが必要）I/Oカードケーブル：システムケーブルBMXFCAxx0（"xx "は長さを示す）。冗長ロジック：冗長ロジック：冗長モードでは、各チャンネルは半分の電流を流す必要があります。HART Muxインターフェース接続：HART Muxインターフェース接続：34極レセプタクルコネクタ×1（メス型相手コネクタが必要）HART Muxケーブル：フラットケーブルCABF032動作温度：-40～+70 °C最大高度：2000 m a.s.l.保管温度：-45～+80 °C取り付けタイプ：シングルDINレール35 mmに取り付けるためのハードウェアを含む重量：約500g、プラスチッククリップ付きモジュールを除く設置場所：安全な場所に設置：安全エリアへの設置寸法幅140mm、奥行き180mm、高さ154mm
