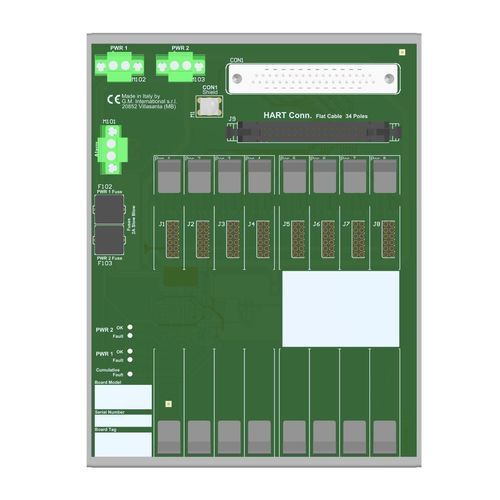

差し込み式端子台 TBE-D5008-GMI-001

リレー用パワー

このターミネーションボード（TBE）は、システムのI/OカードとD5000/D6000シリーズモジュール間の直接接続を提供します。安全エリアと危険エリア間の本質安全保護と信号分離は、D5000シリーズ関連機器によって提供されます。TBEの24 Vdc電源は、冗長電源として2つのプラグイン端子ブロックに接続されています。 - ユニバーサルボードインターフェース - 外部GMI HARTマルチプレクサ5700への接続 - 最大16チャンネルの8ポジションターミネーションボード - ケーブルの設置とメンテナンスコストの削減 - 電源障害の監視 - シングルDINレールマウントキット用の取り付けハードウェアが提供されます 技術仕様: - ポジション数: 8 - 最大チャンネル数: 16 - 電源電圧: 24 Vdc名目 (20〜30 Vdc)、逆極性保護、冗長電源 - 最大許容電流: 1A - 保護ヒューズ: 2A遅延 - 障害検出: オンボード診断、ソリッドステートリレー、LED表示 - I/Oカードインターフェース: SUB-D 37ピンオスコネクタ - HARTマルチプレクサインターフェース: 34ピンレセプタクルコネクタ - 動作温度: –40〜+70 °C - 保管温度: –45〜+80 °C - 最大高度: 2000 m - 取り付け: DINレール35 mm - 重量: 約450 g（モジュールを除く） - 寸法: 140 x 180 x 154 mm (W x D x H) - 設置場所: 安全エリア
