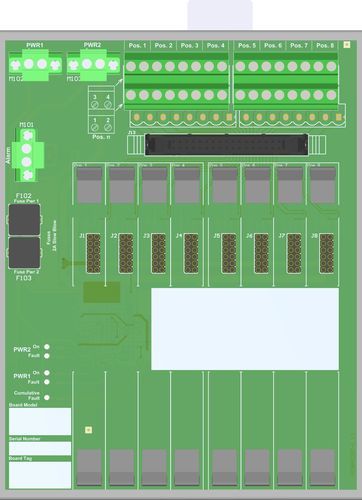

差し込み式端子台 TBE-D5008-GMI-003

リレー用パワー

このエンクロージャ付き終端ボード（TBE）は、システムのI/OカードとD5000 / D6000シリーズモジュールを直接接続するための端子を提供します。本質安全防爆の保護と安全エリアと危険エリア間の信号絶縁は、D5000シリーズ関連機器によって提供されます。TBEの24 Vdc電源は、2つのプラグイン端子台に接続され、冗長電源として使用できます。端子付きユニバーサル・ボード・インターフェース最大16チャンネル用8ポジション終端ボードゾーン2設置（申請中）電源障害監視シングルDINレール取付キット用取付金具付属ステータス：アクティブチャンネル：8または16技術データ全般ポジション数8最大チャンネル数16電源電圧公称24 Vdc (20～30 Vdc)、逆極性保護、冗長電源用ダブル端子台、電源電圧混合用ORダイオード付き最大許容消費電流1 A (全電源として)。保護ヒューズ2 Aタイムラグ故障検出タイプオンボード診断が電源の完全性とモジュールの累積故障の両方を監視します。故障は、ソリッドステート・リレーを停止させ、対応するLEDを点灯させることで報告されます。以下の場合、アラームが発生します：1) 電源 1 または 2 < 17 Vdc または 2) 電源 1 または 2 > 33 Vdc または 3) モジュール累積フォルト ON。以下の場合、アラームは解除される：1)20Vdc＜電源1および2＜30Vdc、2)モジュール累積フォルトなし。接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5mm²の終端に対応、ねじ止め。出力定格100mA 35V（≤1V電圧降下）。環境条件動作温度範囲-40～+70 °C最大高度2000 m a.s.l.保存温度範囲-45～+80 °C取り付けタイプDINレール35 mmに取り付けるためのハードウェアが付属重量約0.9 kg（モジュールを除く）設置場所セーフエリア/ゾーン2（申請中）寸法幅140 mm、奥行き180 mm、高さ154 mmポジション数：8最大チャンネル数16電圧：公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用二重端子ブロック、電源電圧を混合するためのORダイオード付き最大許容消費電流：最大許容消費電流：1 A（全電源として）。接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm²までの終端に対応：オンボード診断が電源の完全性とモジュールの累積障害の両方を監視します。電源<17 Vdcまたは>33 Vdcまたはモジュール累積フォルトONでアラーム。20 Vdc <供給< 30 Vdcとモジュール累積fault.Output定格がない場合は、アラームが削除されます：100 mA 35 V (≤ 1 V 電圧降下).I/O カードインターフェース：動作温度： -40～+70 °C.最高高度：2000 m a.s.l.保管温度：-45～+80 °C.取付け：重量：約0.9 kg（モジュールを除く）：安全エリア/ゾーン2（申請中）：寸法：140 x 180 x 154 mm（W x D x H）。
