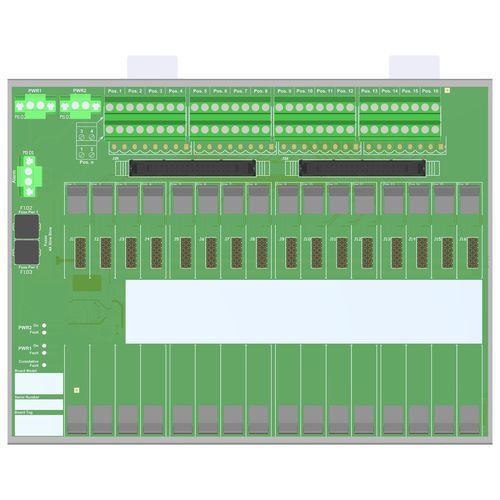

差し込み式端子台 TBE-D5016-GMI

リレー用パワー

このエンクロージャ付き終端ボード（TBE）は、システムのI/OカードとD5000 / D6000シリーズモジュールを直接接続するための端子を提供します。本質安全防爆の保護と安全エリアと危険エリア間の信号絶縁は、D5000シリーズ関連機器によって提供されます。TBEの24 Vdc電源は、冗長電源用の2つのプラグイン端子台に接続されています。端子台付きユニバーサル・ボード・インターフェース最大32チャンネル用16ポジション終端ボードゾーン2設置（申請中）電源障害監視シングルDINレール取付キット用取付金具付属技術データ全般ポジション数16最大チャンネル数32電源電圧公称24 Vdc（20～30 Vdc）、逆極性保護、冗長電源用2重端子台、電源電圧を混合するためのORダイオード付き。最大許容消費電流1.5A（全電源として）接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5mm²までの終端に対応、ネジ止め式保護ヒューズ4Aタイムラグ故障検出タイプオンボード診断により、電源の完全性とモジュールの累積故障の両方を監視します。故障は、ソリッドステート・リレーを停止させ、対応するLEDを点灯させることで報告されます。以下の場合、アラームが発生します：1) 電源 1 または 2 < 17 Vdc または 2) 電源 1 または 2 > 33 Vdc または 3) モジュール累積フォルト ON。以下の場合、アラームは解除される：1)20Vdc＜電源1および2＜30Vdc、2)モジュール累積フォルトなし。接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5mm²の終端に対応、ねじ止め。出力定格100mA 35V（≤1V電圧降下）。環境条件動作温度範囲-40～+70 °C最大高度2000 m a.s.l.保存温度範囲-45～+80 °C取り付けタイプDINレール35 mmに取り付けるためのハードウェアが付属重量約1.4 kg（モジュールを除く）設置場所セーフエリア/ゾーン2（申請中）寸法幅240 mm、奥行き180 mm、高さ154 mmステータス：チャンネル数16または32特徴 / 技術仕様製品タイプ：製品タイプ: エンクロージャー付きターミネーション・ボード（TBE）モデル：TBE-D5016-GMI-003Compatible with:D5000 / D6000シリーズモジュールポジション数：16最大チャンネル数：3232電源電圧：公称24 Vdc（20～30 Vdc）最大消費電流：5 AP保護ヒューズ：4 AP 1.5 AP保護ヒューズ：4 Aタイムラグ動作温度：-40～+70 °C保存温度：-45～+80 °C最高高度：2000 m a.s.l.取り付け：DINレール35 mm重量：約1.4 kg（モジュールを除く）寸法：240 x 180 x 154 mm（モジュールを除く）：240×180×154mm（幅×奥行×高さ）設置：安全エリア/ゾーン2（申請中）
