差し込み式端子台 TBE-D5008-MOD-001

リレー用パワープラスチック

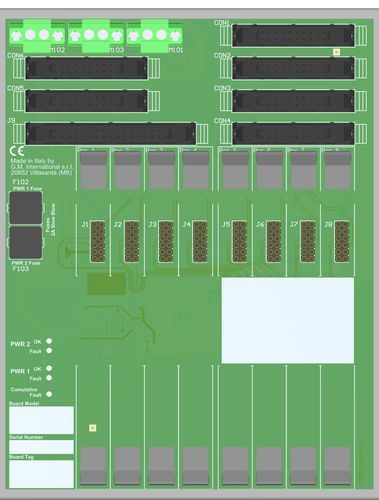

このエンクロージャ付き終端ボード（TBE）は、システムのI/OカードとD5000 / D6000シリーズモジュールを直接接続するための端子を提供します。本質安全防爆の保護と安全エリアと危険エリア間の信号絶縁は、D5000シリーズ関連機器によって提供されます。TBEの24 Vdc電源は、2つのプラグイン端子台に接続され、冗長電源として使用できます。Modicon M580セーフティAI & DOボードインターフェイス最大16チャンネル用8ポジション終端ボードケーブルインストールおよびメンテナンスコストの削減電源障害監視シングルDINレールマウントキット用マウントハードウェア提供ステータス：チャンネル数8または16一般ポジション数8最大チャンネル数16電源電圧公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブル端子台、電源電圧を混合するためのORダイオード付き最大許容消費電流1.5 A（総電源として）。最大許容消費電流1.5A（全電源として）極性プラグイン・ディスコネクト・スクリュー端子台による接続最大2.5mm²までの終端に対応、スクリュー固定保護ヒューズ2Aタイムラグ故障検出タイプオンボード診断が電源の完全性とモジュールの累積故障の両方を監視します。アラームは、1) 電源1または2 < 17 Vdc、2) 電源1または2 > 33 Vdc、3) モジュール累積故障ONの場合に発生します。アラームは、1) 20 Vdc < 電源1および2 < 30 Vdc、2) モジュール累積故障なしの場合に解除されます。出力定格100 mA 35 V (≤ 1 V電圧降下).I/Oカードインターフェイス接続4 x 20極レセプタクルコネクタ(メスの相手側コネクタが必要)AI、2 x 20極レセプタクルコネクタ(メスの相手側コネクタが必要)DO.ケーブルTBD.HART Mux.ケーブルTBD.HART Muxインターフェース接続34極リセプタクルコネクタ1個（メス型嵌合コネクタが必要）ケーブルフラットケーブルCABF032環境条件動作温度範囲-40～+70 °C.最大高度2000 m a.s.l.保存温度範囲-45～+80 °C.取り付けタイプハードウェア付属。取り付けタイプDINレール35 mmに取り付けるためのハードウェアを含む重量約500 g（プラスチッククリップ付きモジュールを除く）設置場所安全な場所寸法幅140 mm、奥行き180 mm、高さ154 mm技術仕様/特長：ポジション数：8最大チャンネル数16電源電圧：公称24Vdc（20～30Vdc）、逆極性保護、冗長電源最大許容消費電流：5AP保護ヒューズ：2A 1.5 AP保護ヒューズ： 2 Aタイムラグ故障検出：電源およびモジュール・フォールトのオンボード診断、LED表示付き出力定格：100 mA 35 V（≤ 1 V電圧降下）I/Oカード・インターフェース：4×20極（AI）、2×20極（DO）リセプタクルコネクターHART Muxインターフェース：動作温度： -40～+70 °C保存温度： -45～+80 °C最高高度：2000 m a.s.l.取り付け：DINレール35 mm、ハードウェア付属：DINレール35 mm、ハードウェア付属重量：約500 g設置場所：安全な場所に設置してください：セーフエリア設置寸法140 x 180 x 154 mm (幅 x 奥行き x 高さ)
