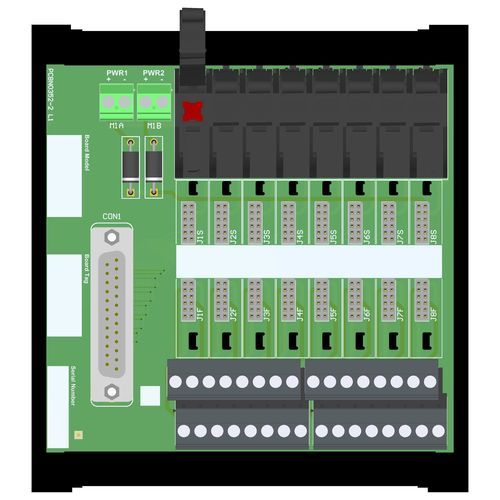

差し込み式端子台 X1-TB-08-FOX-02

スプリングプッシュインパワー

この終端ボード（X1-TB）は、システムの I/O カードと X1 シリーズのモジュールを直接接続します。システムとフィールド間の信号絶縁は、X1シリーズのガルバニックアイソレータ（X1-NIS）によって行われます。ゾーン2 / ディビジョン2での設置Foxboro FBM200 UIOカード・インターフェース最大8チャンネル用8ポジション・ユニバーサル・ボード・インターフェースケーブルの敷設とメンテナンス・コストの削減電源の冗長性シングルDINレール取付けシングル・ループ切断によるメンテナンス作業の容易化3ポート絶縁、フィールド/システム/サプライStatus.Foxboro FBM200 UIOカード・インターフェース最大8チャンネル用8ポジション・ユニバーサル・ボード・インターフェースケーブルの敷設とメンテナンス・コストの削減電源の冗長性シングルDINレール取付けシングル・ループ切断によるメンテナンス作業の容易化3ポート絶縁、フィールド/システム/サプライStatus：アクティブチャネル：8技術データ概要ポジション数8最大チャネル数8許容電力0 W（モジュールなし）電源電圧公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブルコネクタ、電圧混合用ORダイオード付き最大許容消費電流4 A（総電源として）接続最大2.5 mm²までの終端用ネジタイプフィールドインターフェース極性プラグイン・ディスコネクトによる接続最大2.5 mm²までの終端に対応する8ポジションのネジまたはプッシュイン・スプリング端子台。5 mm²最大電圧60 Vdcシステムインターフェイスタイプシステムインターフェイスは電流をシンク接続SUB-D 25極オスコネクター1個（メスコネクターが必要）ケーブルシステムケーブルタイプ1チャンネルあたり最大電流500 mA絶縁試験電圧フィールド/システム2.5 kV; フィールド/サプライ2.5 kV; システム/サプライ500 V環境条件動作温度温度限界-40～+70 °C最大高度2000 m a.s.l.保管温度 -45～+80 °C取り付けタイプDINレール35 mmに取り付けるためのハードウェアを含む重量約500 g（モジュールを除く）設置場所安全エリア/ゾーン2/Div.2寸法幅133 mm、奥行き143 mm、高さ155 mm認証:ATEX:FM ATEXゾーン2 X1シリーズ英語証明書（ヨーロッパ） - FM23ATEX0039X - FM - 2025-08-13Ex: FM US X1シリーズディビジョンおよびゾーン英語証明書（北米） - FM23US0073X - FM - 2025-08-12Ex：FM Canada X1 Series Divisions and Zones English Certificate (North America) - FM23CA0055X - FM - 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) - IECEx FMG 23.0018X - FM - 2025-08-12UKEx: FM UKEx ゾーン 2 X1 シリーズ英語証明書（英国） - FM23UKEX0040X - FM - 2025-08-14適合宣言:X1-TB-08-FOX-02のEU適合宣言X1-TB-08-FOX-02の英国適合宣言図面：3D図面あり（STPフォーマット）Caractéristiques / spécifications techniques :Number of positions：8最大チャンネル数8消費電力：0 W（モジュールなし）電源電圧： 公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブルコネクタ、ORダイオード付き最大許容消費電流： 4 A（合計電源）電源接続： 公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブルコネクタ、ORダイオード付き4 A（全電源）電源接続：最大2.5 mm²までの終端用ネジ式フィールドインターフェース接続：極性プラグイン・ディスコネクト8ポジションネジまたは最大2.5 mm²までのプッシュイン・スプリング端子台フィールドインターフェース最大電圧：60 Vdcシステムインターフェース：SUB-D 25極オスコネクター、システム・ケーブル・タイプ1、チャンネルあたり最大電流500 mA絶縁試験電圧：フィールド/システム2.5 kV、フィールド/サプライ2.5 kV、システム/サプライ500 VO動作温度: -40～+70 °C最高高度: 2000 m a.s.l.保管温度: -45～+80 °C取付：DINレール35mm重量：約500g（モジュールを除く）設置場所：安全エリア/ゾーン2/ディビジョンセーフエリア/ゾーン2/ディビジョン2寸法：133 x 143 x 155 mm133×143×155mm（幅×奥行×高さ）
