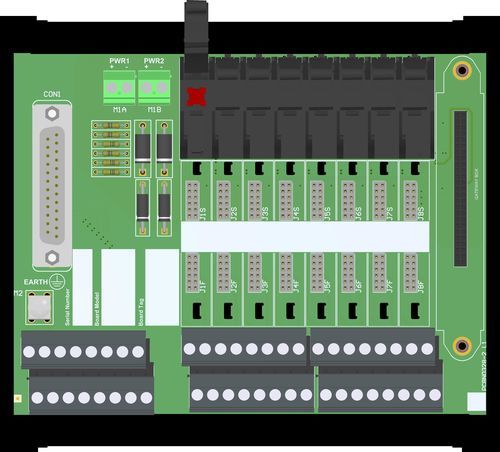

差し込み式端子台 X1-TB-08-FOX-01

スプリングプッシュインパワー

このターミネーションボード（X1-TB）は、システムのI/OカードとX1シリーズモジュールを直接接続します。安全エリアと危険エリア間の本質安全防爆および信号絶縁は、X1シリーズ関連機器（X1-IS）によって提供され、単純なガルバニック絶縁は、X1シリーズガルバニックアイソレータ（X1-NIS）によって提供されます。X1-TBの24 Vdc電源は、冗長電源用に2つのコネクターに接続されています。予備コアとケーブルシールド用に、アース接続端子台が追加されています。このボードは、X1-GWシリーズに属するゲートウェイをホストし、フィールド機器の識別、設定、監視、HART®通信を行うことができます。SIL 3 / SC 3ゾーン0 / ディビジョン1からの入力ゾーン2 / ディビジョン2への設置Foxboro FBM200 UIOカード・ボード・インターフェース最大8チャンネル用8ポジション・ユニバーサル・ボード・インターフェースケーブルの敷設およびメンテナンス・コストの削減電源の冗長性シングルDINレールへの取り付けシングル・ループの切断によるメンテナンス作業の容易化コンフィギュレーションおよびHART®用X1-GWゲートウェイのホストの可能性3ポート絶縁、フィールド/システム/サプライStatus：アクティブチャネル8技術データ概要ポジション/チャンネル数8消費電力0 W（モジュールなし）電源電圧公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブルコネクタ、電圧混合用ORダイオード付き最大許容消費電流4 A（総電源として）。最大2.5 mm²までの終端に対応するネジ式接続フィールドインターフェイス極性プラグイン・ディスコネクト8ポジションネジ式またはプッシュイン・スプリング式端子台による接続最大2.5 mm²までの終端に対応最大電圧250 Vdc/Vacシステムインターフェイスタイプシステムインターフェイスは電流をシンクします。接続SUB-D 25極オスコネクター1個（メスコネクターが必要）ケーブルシステムケーブルタイプ1.最大電流500 mA/チャンネルアースインターフェイスアースケーブルへの接続最大2 mm²までの導体に対応するネジ端子台。絶縁試験電圧フィールド/システム2.5 kV; フィールド/サプライ2.5 kV; システム/サプライ500 V; アース/システム500 V; アース/フィールド500 V; アース/サプライ500 V。最大高度2000 m a.s.l.保管温度限界 -45～+80 °C.安全に関する説明装置関連装置および非スパーキング電気機器。安全パラメータUm = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.取り付けタイプシングルDINレール35 mmに取り付けるためのハードウェアを含む.重量約1 kg（モジュールを除く）.設置場所安全エリア/ゾーン2/ディビジョン2寸法幅163 mm、奥行き143 mm、高さ155 mm.認証：ATEX：FM ATEX I.S.X1シリーズ英語証明書（ヨーロッパ）FM23ATEX0038X、FM、2025-08-13Ex：FM US X1シリーズ部門およびゾーン英語証明書（北米）FM23US0073X、FM、2025-08-12Ex：FM Canada X1シリーズ部門およびゾーン英語証明書（北米）FM23CA0055X、FM、2025-08-12IECEx：FM IECEx X1シリーズ英語証明書（国際）IECEx FMG 23.0018X、FM、2025-08-12UKEx：FM UKEx I.S. X1シリーズ英語証明書（英国）FM23UKEX0039X、FM、2025-08-14適合宣言：X1-TB-08-FOX-01のEU適合宣言X1-TB-08-FOX-01の英国適合宣言特性/技術仕様：ポジション/チャンネル数：8消費電力：0W（モジュールなし）電源電圧： 公称24Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブルコネクタ、ORダイオードによる電圧混合最大許容消費電流： 4A（総電源として）現場での消費電力： 4A（総電源として）：4 A（全電源として）フィールド・インターフェース：最大電圧：250 Vdc/Vacシステム・インターフェース：SUB-D 25極オスコネクター：SUB-D 25極オスコネクター1チャンネルあたりの最大電流：500 mAEアースインターフェイス：最大2 mm²のねじ式端子台絶縁：フィールド/システム2.5 kV、フィールド/サプライ2.5 kV、システム/サプライ500 V、アース/システム500 V、アース/フィールド500 V、アース/サプライ500 VO動作温度: -40～+70 °C保管温度: -45～+80 °C最高高度: 2000 m a.s.l.取付け: DINレール35 mm重量: 2 mm²：DINレール35 mm重量：約1 kg（モジュールを除く）寸法：163 x 143 x 155 mm：163×143×155mm（幅×奥行×高さ）
