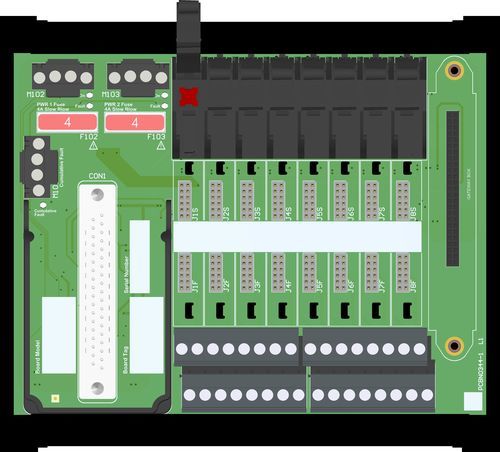

差し込み式端子台 X1-TB-08-GMI-01

スプリングプッシュインリレー用

I.S. SIL3 X1シリーズ用8極シンクタイプ終端ボードこの終端ボード（X1-TB）は、システムのI/OカードとX1シリーズモジュールを直接接続します。本質安全防爆および安全エリアと危険エリア間の信号絶縁は、X1 シリーズ関連装置（X1-IS）によって提供されます。X1-TB の 24 Vdc 電源は、2 つのプラグイン端子台に接続され、冗長電源として使用できます。電源やモジュールに障害が発生した場合、監視回路が作動します。SIL 3 / SC 3ゾーン0 / ディビジョン1からの入力ゾーン2 / ディビジョン2への設置最大8チャンネル用UIOカードボードインターフェースケーブルの設置およびメンテナンスコストの削減電源の故障監視メンテナンス作業を容易にするシングルループ切断X1-GWゲートウェイ（id/config/monitor/HART®用オプション）3ポート絶縁、入力/出力/供給ステータス：チャンネル数: 8電源電圧公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブル端子ブロック、電圧を混合するためのORダイオード付き消費電流18 mA @ 24 Vdc（モジュールなし、代表値）。最大消費電流1.5A（全電源として）、4Aタイムラグ・ヒューズ保護接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5mm²までの終端に対応故障タイプオンボード診断により、電源の完全性とモジュールの累積故障の両方を監視します。故障は、ソリッドステートリレーを停止させ、対応するLEDを点灯させることで報告されます。以下の場合、アラームが発生します：1) 電源 1 または 2 < 17 Vdc または 2) 電源 1 または 2 > 33 Vdc または 3) モジュール累積フォルト ON。以下の場合、アラームは解除される：1) 20 Vdc < 電源 1 および 2 < 30 Vdc および 2) モジュール累積フォルトなし極性プラグイン式ディスコネクトねじ端子台による接続最大 2.5 mm² までの終端に対応定格100 mA 35 V (≤ 1 V 電圧降下)フィールドインターフェイス極性プラグイン式ディスコネクト 8 ポジションねじ端子台またはプッシュイン式スプリング端子台による接続最大 2.5 mm² までの終端に対応システムインターフェイスタイプシステムインターフェイスは電流をシンクするため、ソース I/O カードが必要です。接続SUB-D 37極オスコネクタ1個（メスコネクタが必要）ケーブルCABF034/xx（xxはメートル単位で長さを示す）最大電流500 mA/チャネル絶縁試験電圧フィールド/システム2.5 kV、フィールド/サプライ2.5 kV、システム/サプライ500 V。最大高度2000 m a.s.l.保管温度温度限界-45～+80 °C.安全説明機器関連機器および非スパーキング電気機器。安全パラメータUm = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.MountingTypeシングルDINレール35 mmに取り付けるためのハードウェアを含む.Weightabout 1 kg、モジュールを除く.Location安全エリアまたはゾーン2またはディビジョン2.Dimensions幅163 mm、奥行き143 mm、高さ155 mm.Certifications:ATEX:FM ATEX I.S.。X1シリーズ英語証明書（ヨーロッパ） - FM23ATEX0038X - FM - 2025-08-13Ex：FM US X1シリーズディビジョンおよびゾーン英語証明書（北米） - FM23US0073X - FM - 2025-08-12Ex：FM Canada X1シリーズディビジョンおよびゾーン英語証明書（北米） - FM23CA0055X - FM - 2025-08-12IECEx：FM IECEx X1シリーズ英語証明書（国際） - IECEx FMG 23.0018X - FM - 2025-08-12UKEx: FM UKEx I.S. X1シリーズ英文証明書（英国） - FM23UKEX0039X - FM - 2025-08-14適合宣言：X1-TB-08-GMI-01のEU適合宣言X1-TB-08-GMI-01の英国適合宣言特性/技術仕様：モデル：X1-TB-08-GMI-01チャンネル数：88消費電力： 0.43 W @ 24 Vdc（代表値、モジュールなし）電源電圧：公称24 Vdc（20～30 Vdc）消費電流：18 mA @ 24 Vdc（代表値、モジュールなし）消費電力：8チャネル18 mA @ 24 Vdc (代表値、モジュールなし)最大消費電流: 5 A (全電源)、4 A (全電源)： 1.5 A（全電源）、4 Aタイムラグ・ヒューズ保護動作温度：-40～+70 °C保管温度：-45～+80 °C最高高度：2000 m a.s.l.寸法：163 x 143 x 155 mm：外形寸法：163 x 143 x 155 mm (W x D x H)重量：約1 kg (モジュールを除く)取付方法：DINレール35 mm絶縁テスト済み：DINレール35 mm絶縁試験電圧：フィールド/システム2.5 kV、フィールド/サプライ2.5 kV、システム/サプライ500 Vフィールドインターフェース：8極ネジまたは押し込み式スプリング端子台システム・インターフェース：SUB-D 37極オスコネクターSUB-D 37極オスコネクター1チャンネルあたりの最大電流：500 mACertifications：ATEX、Ex、IECEx、UKEx
