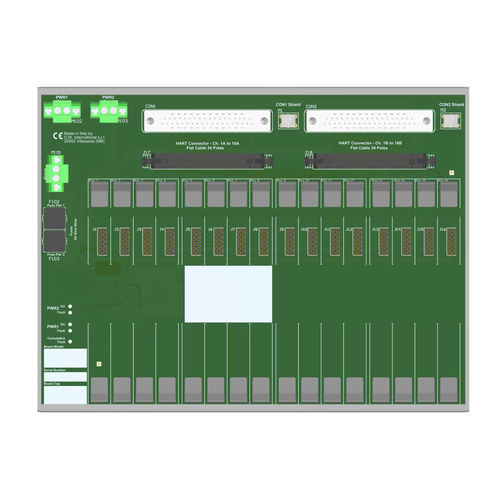

差し込み式端子台 TBE-D5016-GMI-001

リレー用パワープラスチック

このエンクロージャ付き終端ボード（TBE）は、システムのI/OカードとD5000 / D6000シリーズモジュールを直接接続します。本質安全防爆の保護と、安全エリアと危険エリア間の信号絶縁は、D5000シリーズの関連機器によって提供されます。ユニバーサル・ボード・インターフェース外部GMI HART Mux 570016への接続最大32チャンネル用終端ボードケーブルインストールおよびメンテナンスコストの削減電源障害監視シングルDINレール・マウント・キット用マウント・ハードウェア提供ステータス：アクティブチャネル：16または32一般ポジション数16最大チャンネル数32電源電圧公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブル端子台、電源電圧を混合するためのORダイオード付き最大許容消費電流1.5A（全電源として）極性プラグイン・ディスコネクト・スクリュー端子台による接続で、最大2.5mm²までの終端に対応保護ヒューズ4Aタイムラグ故障検出タイプオンボード診断が、電源の完全性とモジュールの累積故障の両方を監視します。故障は、ソリッドステートリレーを停止させ、対応するLEDを点灯させることで報告されます。以下の場合、アラームが発生します：1) 電源 1 または 2 < 17 Vdc または 2) 電源 1 または 2 > 33 Vdc または 3) モジュール累積フォルト ON。以下の場合、アラームは解除される：1) 20 Vdc < 電源1および2 < 30 Vdc and 2) モジュール累積フォルトなし極性プラグイン・ディスコネクト・スクリュー端子台による接続最大2.5 mm²の終端に対応出力定格100 mA 35 V (≤ 1 V電圧降下)。I/Oカードインターフェイス接続SUB-D 37極オスコネクタ2個（メスコネクタが必要）ケーブルCABF034/xx（xxはメートル単位（5、10、20、30が使用可能））HART Muxインターフェイス接続34極リセプタクルコネクタ2個（メスコネクタが必要）。ケーブルフラットケーブルCABF032.環境条件動作温度範囲-40～+70 °C.最大高度2000 m a.s.l.保管温度範囲-45～+80 °C.取り付けタイプシングルDINレール35 mmに取り付けるためのハードウェアが付属重量約1 kg（モジュールを除く）（+プラスチッククリップ50 gまたは金属クリップ380 g）設置場所安全なエリア寸法幅240 mm、奥行き180 mm、高さ154 mm技術仕様/特長：ポジション数：16最大チャンネル数：32電源電圧：公称24Vdc（20～30Vdc）最大許容消費電流：5AP保護ヒューズ：4AP 1.5 AP保護ヒューズ：4 Aタイムラグ動作温度：-40～+70 °C保存温度：-45～+80 °C最高高度：2000 m a.s.l.取り付け：DINレール35 mm重量：約1 kg（モジュールを除く）寸法：240 x 180 x 154 mm（モジュールを除く）：240×180×154mm（幅×奥行×高さ）
