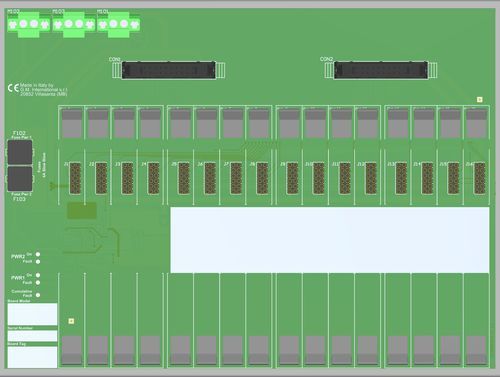

差し込み式端子台 TBE-D5016-MOD-001

リレー用パワープラスチック

Modicon M580セーフティBMXSDI1602 DIカード用16極ターミネーションボードこのエンクロージャ付きターミネーションボード（TBE）は、システムのI/OカードとD5000/D6000シリーズモジュールを直接接続するための端子を提供します。本質安全防爆および安全エリアと危険エリア間の信号絶縁は、D5000シリーズ関連機器によって提供されます。TBEの24 Vdc電源は、2つのプラグイン端子台に接続され、冗長電源として使用できます。Modicon M580セーフティDIボードインターフェイス最大32チャンネル用16ポジション終端ボードケーブルインストールおよびメンテナンスコストの削減電源障害監視シングルDINレールマウントキット用マウントハードウェア提供ステータス：チャンネル数16または32一般ポジション数16最大チャンネル数32電源電圧公称24 Vdc（20～30Vdc）、逆極性保護、冗長電源用ダブル端子台、電源電圧を混合するためのORダイオード付き最大許容消費電流1.5 A（総電源として）。最大許容消費電流1.5A（全電源として）極性プラグイン・ディスコネクト・スクリュー端子台による接続最大2.5mm²までの終端に対応、スクリュー固定保護ヒューズ4Aタイムラグ故障検出タイプオンボード診断が電源の完全性とモジュールの累積故障の両方を監視します。アラームは、1) 電源1または2 < 17 Vdc、2) 電源1または2 > 33 Vdc、3) モジュール累積フォルトがONの場合に発生します。1)20Vdc＜電源1および2＜30Vdc、2)モジュール累積フォルトがない場合、アラームは解除されます。極性プラグイン・ディスコネクト・スクリュー端子台による接続で、最大2.5mm²の終端に対応、スクリュー固定。I/Oカードインターフェイス接続20極リセプタクルコネクタ2個（メスの相手側コネクタが必要）ケーブルTBD環境条件動作温度範囲-40～+70 °C最大高度2000 m a.s.l.保存温度範囲-45～+80 °C取り付けタイプDINレール35 mmに取り付けるためのハードウェアが付属重量約1 kg（プラスチッククリップ付きモジュールを除く）設置場所安全エリア寸法幅240 mm、奥行き180 mm、高さ154 mmポジション数：16最大チャンネル数：32Voltage: 24 Vdc nom (20 to 30 Vdc), reverse polarity protected, double terminal blocks for redundant power supply, with OR diodes to mix supply voltages.Max allowed current consumption： 1.最大許容消費電流：5 A（全電源として）。接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm²までの終端に対応：オンボード診断が電源の完全性とモジュールの累積故障の両方を監視します。故障は、ソリッドステート・リレーを作動停止させ、対応するLEDを作動させることにより報告されます：電源1または2＜17 Vdcまたは＞33 Vdc、またはモジュール累積故障ON。20 Vdc < 電源 1 および 2 < 30 Vdc で、モジュール累積フォルトがない場合、アラームは解除されます：100 mA 35 V (≤ 1 V 電圧降下).I/Oカード・インターフェース：2 x 20極レセプタクル・コネクター（メスの相手側コネクターが必要）.動作温度：-40～+70 °C.Max 高度：2000 m a.s.l.Storage 温度：-45～+80 °C.Mounting：重量：約1 kg、プラスチッククリップ付きモジュールを除く：幅240mm、奥行き180mm、高さ154mm。
