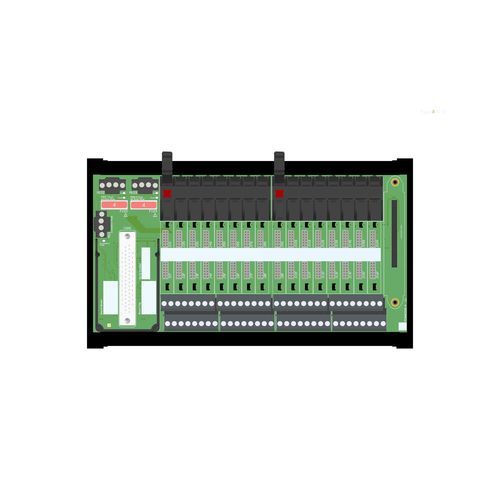

差し込み式端子台 X1-TB-16-GMI-01

スプリングプッシュインリレー用

この終端ボード（X1-TB）は、システムの I/O カードと X1 シリーズモジュールを直接接続します。安全エリアと危険エリア間の本質安全防爆および信号絶縁は、X1 シリーズ関連機器（X1-IS）によって提供されます。X1-TB の 24 Vdc 電源は、2 つのプラグイン端子台に接続され、冗長電源として使用できます。電源やモジュールに障害が発生した場合、監視回路が作動します。SIL 3 / SC 3ゾーン0 / ディビジョン1からの入力ゾーン2 / ディビジョン216位置への設置最大16チャンネル用ユニバーサルボードインターフェースケーブルの設置およびメンテナンスコストの削減電源の故障監視シングルループの切断によるメンテナンス作業の容易化設定および監視用X1-GWゲートウェイのホストの可能性3ポート絶縁、入力/出力/供給ステータス：アクティブチャネル16技術データ一般ポジション/チャネル数16消費電力0.43 W @ 24 Vdc（モジュールなし、標準）電源電圧公称24 Vdc（20～30 Vdc）、逆極性保護、冗長電源用ダブル端子台、電圧混合用ORダイオード付き消費電流18 mA @ 24 Vdc（モジュールなし、標準）。最大消費電流1.5A（全電源として）、4Aタイムラグヒューズ保護接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5mm²までの終端に対応します。故障タイプオンボード診断により、電源の完全性とモジュールの累積故障の両方を監視します。誤動作は、ソリッドステートリレーを停止させ、対応するLEDを点灯させることで報告されます。以下の場合、アラームが発生します：1) 電源 1 または 2 < 17 Vdc または 2) 電源 1 または 2 > 33 Vdc または 3) モジュール累積フォルト ON。以下の場合、アラームは解除される：1) 20 Vdc < 電源 1 および 2 < 30 Vdc および 2) モジュール累積フォルトなし極性プラグイン式ディスコネクトねじ端子台による接続最大 2.5 mm² までの終端に対応定格100 mA 35 V (≤ 1 V 電圧降下)フィールドインターフェイス極性プラグイン式ディスコネクト 8 ポジションねじ端子台またはプッシュイン式スプリング端子台による接続最大 2.5 mm² までの終端に対応システムインターフェイスタイプシステムインターフェイスは電流をシンクするため、ソース I/O カードが必要です。接続SUB-D 37極オスコネクタ1個（メスコネクタが必要）ケーブルCABF034/xx（xxはメートル単位で長さを示す）最大電流500 mA/チャネル絶縁試験電圧フィールド/システム2.5 kV、フィールド/サプライ2.5 kV、システム/サプライ500 V。最大高度2000 m a.s.l.保管温度温度限界-45～+80 °C.安全説明機器関連機器および非スパーキング電気機器。安全パラメータUm = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.MountingTypeシングルDINレール35 mmに取り付けるためのハードウェアを含む.Weightabout 1 kg、モジュールを除く.Location安全エリアまたはゾーン2またはディビジョン2.Dimensions幅243 mm、奥行き143 mm、高さ155 mm.CertificationsATEX：FM ATEX I.S.。X1シリーズ英文証明書（FM23ATEX0038X、FM、2025-08-13、ヨーロッパ）Ex：FM US X1シリーズ部門およびゾーン英文証明書（FM23US0073X、FM、2025-08-12、北米）Ex：FM Canada X1シリーズ部門およびゾーン英文証明書（FM23CA0055X、FM、2025-08-12、北米）IECEx：FM IECEx X1シリーズ英文証明書（IECEx FMG 23.0018X、FM、2025-08-12、国際）UKEx：FM UKEx I.S. X1シリーズ英語証明書（FM23UKEX0039X、FM、2025-08-14、英国）適合宣言X1-TB-16-GMI-01のEU適合宣言X1-TB-16-GMI-01の英国適合宣言図面3D図面あり（STPフォーマット）特性/技術仕様製品タイプ：製品タイプ: I.S. SIL3 16-pos Sink-Type Termination Board for X1-SeriesNumber of channels：16消費電力 0.43 W @ 24 Vdc（代表値、モジュールなし）電源電圧：公称24 Vdc（20～30 Vdc）消費電流：18 mA @ 24 Vdc（代表値、モジュールなし）消費電力：16チャネル18 mA @ 24 Vdc (代表値、モジュールなし)最大消費電流: 5 A (全電源)、4 A (全電源)： 1.5 A（全電源）、4 Aヒューズ保護動作温度：-40～+70 °C保管温度：-45～+80 °C最高高度：2000 m a.s.l.寸法：243 x 143 x 155 mm：寸法：243 x 143 x 155 mm (W x D x H)重量：約1 kg (モジュールを除く)取り付け：DINレール 35 mm設置場所：DINレール 35 mmDINレール35 mmLocation：安全エリアまたはゾーン2またはディビジョン2
