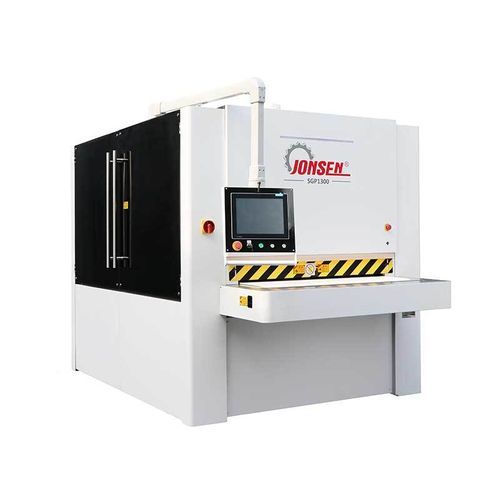

研磨ベルトバリ取り機 SGP1300

アングル ミリング仕上げ板金用

製品説明
SGP1300は、金属のバリ取り、エッジのラウンド処理および表面仕上げに対応する産業用の多目的機です。幅広い研削ベルトヘッドは大きなバリの除去や広範囲の表面仕上げ（例：No.4仕上げ）に使用できます。遊星式研削バー（8本の研削バー：時計回り4本＋反時計回り4本）はエッジや輪郭を重点的に加工し、形状のラウンドを行いながら母材表面への影響を最小限に抑えます。レーザー切断、パンチング、シャーリングなどの工程で生じる部品に適合し、手作業に比べて一貫した仕上がりと高い生産性を実現します。機内の集塵により金属粉の拡散を防ぎます。

主な特長

• ショットブラスト処理と粉体塗装を施した全溶接フレームにより高い剛性を確保。
• ドライ動作（乾式）に対応。
• 幅広研削ベルトヘッドにより大型のバリ除去や表面仕上げが可能。
• 遊星式研削バー（8本）によるエッジの集中的なラウンド処理。
• 真空コンベヤテーブルで小さな部品を固定（最小50×50 mm）。
• 遊星ステーションはエッジ／輪郭に重点を置き、面全体への影響を抑制。
• 小型の成形部品やプロファイル部品の処理が可能。
• 消耗品の長寿命化。
• 操作は直感的で扱いやすい設計。
• 内部LED照明により加工中の確認が容易。
• 機内に集塵フードを内蔵。

オプション構成

• 切断品質が良くバリが小さい部品向けに幅広研削ベルトヘッドを省いたSP800/1000/1300バリアント。
• 前面に追加の幅広研削ベルトヘッドを装備してより重いバリや高硬度合金に対応（例：幅広ヘッド2基）。
• 遊星ステーションの後段に追加の幅広研削ベルトヘッドを配置して直線的な表面仕上げを実現（例：後段に1基）。
• 加工幅オプション：1300 mmまたは1500 mm。

適合部品

• 炭素鋼、ステンレス鋼、アルミニウム、銅など。
• 保護用ビニールフィルムが貼られた部品（フィルムを損なわず下地を保護）。
• 加工板厚範囲：0.5 mm～100 mm。
• 大きなエッジ半径が必要な炭素鋼部品。

技術仕様
最大加工幅：1000 mm
研磨材：研削バー、幅広研削ベルト
機械開口（厚み範囲）：0–100 mm
送り速度：0.5–5 m/min
コンベヤ搬送速度：0.5–3 m/min
総電力：38 kW
研削バー数：6
機械重量：2500 kgs

特性 / 技術仕様

• 型式：SGP1300
• 最大加工幅：1000 mm
• 機械開口（厚み範囲）：0–100 mm
• 送り速度：0.5–5 m/min
• コンベヤ搬送速度：0.5–3 m/min
• 総電力：38 kW
• 研磨材：研削バー；幅広研削ベルト
• テーブル上の研削バー数：6
• 遊星ステーションの説明（テキスト）：8本の研削バー（時計回り4本＋反時計回り4本）
• 機械重量：2500 kgs
• 真空テーブルで処理可能な最小部品寸法：50 x 50 mm
