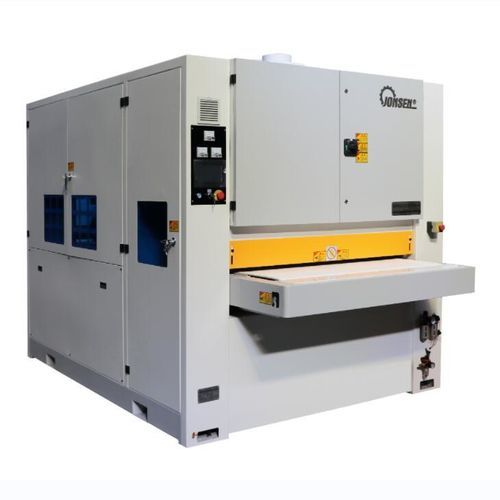

電動面取り盤 / デバリング SGP1300

定常ストレート エッジ用金属用

機能
タレットパンチプレスやレーザー切断ラインからのワークを対象に、バッチ処理でのバリ取り、面取り（倒角）、表面ブラッシングを行うために設計されています。主要な仕上げ工程は、強力なワイド研磨ベルトと柔軟な繊維ブラシローラーの組合せにより、連続的かつ均一な研磨・表面調整を実現します。真空吸着式搬送により同一厚さでの多規格バッチ処理が安定して行え、曲げ・塗装・溶接などの後工程へ直接渡せます。

主な特長

• 溶接フレームをショットブラスト後粉体塗装処理した堅牢な構造で高剛性・耐久性を確保。
• 強力なワイド研磨ベルトによる前処理ステーションで大きなバリの除去や表面のヘアライン処理が可能。サーボ昇降で精密調整。
• 8組の柔軟な繊維ブラシローラーを搭載し、隣接する組は逆回転でワークの角や穴縁まで均一に接触。
• 真空搬送プラットフォームにより、60×60mm以上の小さく孔の少ないワークを加工可能。
• 高速回転部は輸入ベアリングを採用し耐久性を向上。
• エッジや穴縁のみを対象とした処理で表面への影響は小さく、保護フィルム付きワークの加工も可能。
• 微成形表面や表面加工部品にも対応。
• 消耗品寿命が長く均一に磨耗。
• 内部加工状態を確認できるLED照明を内蔵し操作は直感的。
• タッチスクリーンによるユーザーフレンドリーな操作画面。

オプション構成

• SP1300：ワイドベルトを使わず繊維ブラシローラーのみを装備した構成。銅・アルミや切断面が良好な金属板のブラッシングに適する。
• SGP1000：大きなバリの前処理（レーザーやプラズマ切断で生じる大きなスラグ等）や高硬度合金向けに複数の強力ワイドベルト＋6組のブラシローラーを組合せた構成。
• 柔軟ブラシローラー後にワイドベルトを配したレイアウトで、面取り後の表面ブラシ処理に対応可能。
• 加工幅1600mm仕様の柔軟研磨設備も選択可能。

適合素材

• 炭素鋼、ステンレス、アルミニウム、銅などの金属
• 保護フィルム付きワークもフィルムをできるだけ保持したまま加工可能
• 板厚範囲：0.5 mm〜500 mm、幅は1300 mm以内のワークのバリ取りに対応
• 塗装前の大きな面取り加工要求に対応

仕様
加工幅：1300 mm
研磨材：柔軟繊維ブラシローラー、ワイド研磨ベルト
機械開口：0〜50 mm
柔軟ブラシローラー数：8
搬送速度：0.8〜5 m/min
重量：約5000 kg

特性 / 技術仕様

• 型式：SGP1300
• 加工幅：1300 mm
• 適用材料：炭素鋼、ステンレス、アルミ、銅等
• 搬送方式：同一厚さの多規格バッチ加工に適した真空吸着式プラットフォーム
• 主要研削ユニット：強力ワイドベルト＋8組の柔軟繊維ブラシローラー
• 搬送速度範囲：0.8〜5 m/min
• 機械開口範囲：0〜50 mm
• 機械重量：約5000 kg
• 操作：タッチスクリーン＋内蔵LED観察照明
• 高効率かつクリーンな加工で、曲げ・塗装・溶接などの後工程に適合
