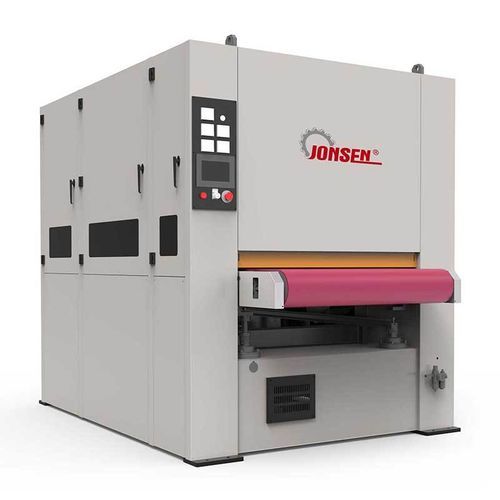

研磨ベルトバリ取り機 SGPGB1000

プレデバリングアングル ミリング仕上げ

用途
レーザー切断、プレス、パンチ、せん断、ウォータージェット加工後の金属部品向けに、バリ取り、エッジの面取り、表面仕上げ、研磨を行う多目的機です。装置は4つのワークステーションで構成されています：ワイド研削ベルトヘッド、プラネタリー式研磨ドラムステーション、2つ目のワイド研削ベルトヘッド、仕上げ用ポリッシングドラム。それぞれのステーションは個別または組み合わせで動作します。
量産のバリ除去、エッジの丸め、表面仕上げや直線研磨（No.4仕上げ）に適しています。中核となる研磨ステーションは最大4種類の研磨方法を併用でき、加工効率を大幅に向上させます。

ハイライト

• 溶接、サンドブラスト処理、粉体塗装された堅牢な本体フレーム
• 第1ワイドベルトで初期のバリ除去を行い、プラネタリードラムでさらなるバリ取りとエッジ処理を実施。第2ワイドベルトで直線的なグレイン（No.4仕上げ）を整え、ポリッシングドラムで最終仕上げを行う構成
• 全幅真空コンベヤにより小さなワークの処理が可能。オプションで全幅マグネティックコンベヤ（鉄材専用）を選択可能
• プラネタリードラムは主にエッジ、コーナー、穴を対象とし、平面への接触を最小限に抑えるため、ビニールレーザーフィルムで保護されたシートも表面を損なわずに処理できる
• 使いやすいタッチスクリーン操作と検査用LEDライト内蔵
• オプションで、床面積を節約するためにダストコレクターと真空発生器を本体下部と上部フレーム内に組込み可能

技術仕様
最大加工幅：1000 mm
機械開口：0-50 mm
コンベヤ送り速度：0.8-5 m/min
研磨媒体：研磨ドラム、ワイド研削ベルト、ポリッシングドラム
ワークステーション数：4
重量：3000-4000 kg

仕様詳細

• 型式：SGPGB1000
• 最大加工幅：1000 mm
• 機械開口：0-50 mm
• コンベヤ送り速度：0.8-5 m/min
• 研磨媒体：研磨ドラム、ワイド研削ベルト、ポリッシングドラム
• ワークステーション数：4
• 重量：3000-4000 kg
