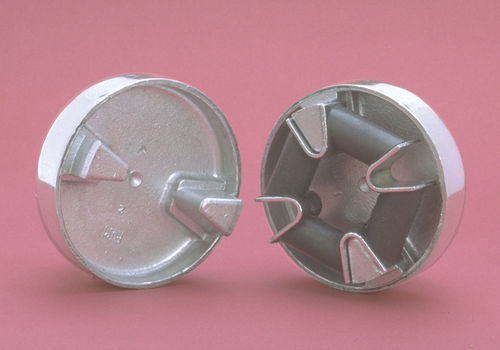

フレキシブル軸継手 MINIFLEX®コンパクト大型アルミニウム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- フレキシブル
- 構造
- コンパクト, 大型, アルミニウム
- その他の特徴
- トルク測定機能付
- 固定
- フランジ取り付け
- トルク
最少: 2.5 Nm
(1.843905 ft.lb)最大: 120 Nm
(88.507458 ft.lb)- 回転速度
最少: 4,000 rpm
(25,132.7412 rad.min-1)最大: 10,000 rpm
(62,831.8531 rad.min-1)
詳細
説明
設置スペースが制限され、収まりの小さい用途向けに設計されたコンパクトなフレキシブルカップリングです。
フレキシブル要素
フランジ
利点
仕様
技術仕様
設置スペースが制限され、収まりの小さい用途向けに設計されたコンパクトなフレキシブルカップリングです。
フレキシブル要素

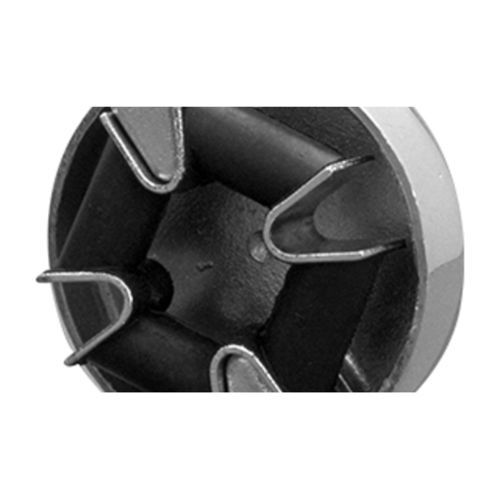

- V字型金属フレームに接着された天然ゴムブロック
フランジ
- アルミニウムまたは鋳鉄
- 駆動セグメント
利点
- 周期的な不規則性やトルクのピークを効果的に低減
- フレキシブル要素を予圧することで寿命を大幅に延長
- 大きな摂動（誤差角）に耐性があり、正確な機械の同調を不要にする場合がある
仕様
- 差し込み式組立
- 突起のないコンパクトで滑らかな円筒形状
- 組立時にフレキシブル要素が予圧され、ゴムが引張り応力を受けない運転条件の範囲が拡大される
技術仕様
- タイプ: フレキシブル
- 用途: 機械用
- 構造: コンパクト、大型
- その他の特性: トルク
- 取付方式: フランジ
- トルク: 最大: 120 Nm (88.50746 ft.lb) — 最小: 2.5 Nm (1.84391 ft.lb)
- 回転速度: 4,000 rpm、7,000 rpm、9,000 rpm、10,000 rpm (25,132.7412 rad.min-1、43,982.2972 rad.min-1、56,548.6678 rad.min-1、62,831.8531 rad.min-1)
